以紧凑的外形满足专业广播媒体IP网络的需求。
TQxL 继承了Qx 的所有 JT-NM 测试功能，两个平台的外观和感觉相同。对于在 25G 网络上使用高达 21Gbps 的 EUHD 视频有效载荷的实时 UHD IP 工作流程，领先的QxL 在通用 10G/25G SFP28 接口上支持 2110 和 2022-6。QxL 标配完全支持 10G/25G IP，支持生成和分析 JT-NM TR 1001-1:2018、ST 2110-20（视频）、多达四个 2110-30（PCM）和 2110-31（AES3 传输）音频以及一个 2110-40 ANC 媒体流，所有这些都具有 2022-7 无缝 IP 保护切换 (SIPS) 和 AMWA NMOS IS-04 发现及 IS-05 设备连接管理功能。
QxL 的灵活架构为SDI-UHD/4K、2110-UHD/4K 48-60p RGB（EUHD）、PCAP、杜比E解码、HDR、AV测试信号生成以及工程级数据查看和ANC数据包检查工具提供现场许可升级。工厂安装的硬件选项提供RTE™实时SDI眼和抖动分析，还可进一步选择高度先进的SDI-STRESS工具集。
主要特点
IP监控工具套件
在QxL ，继承了IP媒体接口的标准，提供了IP媒体接口。 所有JT-NM Tested功能的Qx 。这款支持10G/25G IP的光栅机支持JT-NM TR 1001-1:2018、2110-20（视频）、2110-30（PCM音频）、2110-31（AES传输）和2110-40 ANC媒体流，所有这些媒体流都具有2022-7无缝IP保护交换（SIPS），并且在两个媒体端口上具有独立的PTP跟随器，以实现完全冗余的媒体网络操作。
ST 2110分析功能集。
具备一套带有警告和警报的操作者级别IP流运行状况检测和PTP监视套件。 为了进行详细的分析和测试，新的IP-MEAS工具集提供了高级的工程级别信息，包括四个2022-7数据包间隔时间（PIT）显示，媒体端口网络统计信息，实时测量流与PTP的关系和延迟，以及实时测量2110-21 Cinst和Vrx。
12G-SDI物理层和应力。
QxL 提供了12G/6G/3G/HD-SDI物理层分析选项，包括实时眼技术，可即时突出任何SMPTE合规性问题，包括眼振幅、过渡时间和过冲。SDI-STRESS工具集同时提供Shorth Mean/Mode、直方图叠加和眼振幅探索。PRBS生成和分析PRBS-7、9、15、23、31，允许对链路误码率进行确定性测量。
音频和视频 代号
生成并分析一组SDI/IP格式。QxL 可以生成两套视频和音频ST 2022-7流对，包括以测试模式为流（1 x ST 2110-20和4 x ST 2110- 30/31与2022-7）和以GUI为流（1 x ST 2110-20和1 x 2110-30/31与2022-7）。移动测试模式为每个链路或子场提供多达32个通道的嵌入式音频（在12G接口上多达128个通道）。该工具集提供了核心的全屏SDI病理SDI应力模式，并允许用户定义SDI应力和传统发生器模式的组合，直至全帧。
杜比®E解码器和元数据分析器
杜比E解码器和元数据分析器选项提供了一个清晰和可访问的视图，显示选定的杜比E或ED2音频流中的杜比E元数据。它还可以让你检查SDI或ST 2022-6广播链中音频信号中杜比E数据包的正确时间。您可以检查Dolby E是否被正确创建并被网络设备透明地传输，如路由器、切换器、卫星链路等。
AMWA NMOS工具集
一套AMWA NMOS工具，在与NMOS控制器和相关网络拓扑集成时提供灵活性。支持的协议。IS-04 v1.0、1.1、1.2、1.3 IS-05 1.02、1.1和IS-09 PTP域。提供带内和带外的控制拓扑结构，有手动、mDNS、DNS-SD和DHCP。发送器和接收器可独立配置为单或双NMOS端点。
用户定义的仪表布局。
开箱即用，QxL ，为广播运营商高清/3G环境提供媒体分析，灵活的用户定义仪器布局，可同时显示16个窗口，并能通过用户预设在不同操作任务的定制布局之间快速切换。多个显示布局可以被保存为预设。这允许用户为不同的操作任务保存定制的布局；对于在不同的屏幕布局之间快速变化非常有用，例如，音频、HDR或IP焦点。
分析和监测工具组
图片视图、波形、矢量镜、32通道音频计量、杜比格式检测、ANC状态和有效载荷、屏幕上显示708闭合字幕的OP47和CEA-608以及辅助时间码(ATC)，以及高级控制和记录都作为标准配置提供。
HDR可视化和分析
QxL'的高级HDR工具集包括一个信号发生器、CIE图表、Luma假色热图/高光、波形监视器和矢量镜。支持所有主要的现场制作SDR/HDR格式。SDR BT.709、BT.2020，加上HDR BT.2100 HLG、PQ和Sony S-Log3和SR Live。一套广泛的测试模式包括用于HLG、PQ和SR Live的BT.2111 HDR色条以及SDR 709模式。
在行动中。
InSync技术有限公司升级到PHABRIX QxL ，用于ST 2110信号生成和分析。
InSync技术有限公司选择了PHABRIX，用于UHD SDI和IP视频和音频信号生成和分析的QxL 25G IP ST 2110光栅器。InSync技术公司是一家成功的员工持股企业，位于英国的Petersfield。自2003年成立以来，InSync一直专注于开发高效的信号处理硬件和软件产品，重点是运动补偿帧率和格式转换。
工具箱
视频和音频监控和分析工具集
[作为标准配备]
图片展示
-
- 链接到波形和数据视图的光标
- 动作、图形和用户可定义的自定义安全区域。
- 1/16, 1/4 或全尺寸显示
辅助数据解码
- OP47，CEA-608，708中的封闭式字幕。
- 初级封闭式字幕解码图片窗口
- ANC时间码与OSD
- 日期、V-chip、AFD和输入名称。
- SCTE 104指示和记录
分析器。图片复制
- 二次封闭式字幕解码。用第二语言监控608/708闭合字幕，或比较不同的屏幕安全区域。
- 独立管理覆盖元素，包括：封闭式字幕、图片安全区、V-chip、AFD、SCTE 104、图像中心十字线。
分析器。波形
- YCbCr、YGBR和GBR巡游模式。
- 光标链接到图片和数据视图
- 与图片光标相连的单行模式
- 可配置的H和V型光栅
- 用户标记
- 叠加、叠加、列队、单行、H&V Mag、亮度、持久性和单色控制
- 12位处理
分析器。Vectorscope
- ITU-R Rec.709、Rec.2020和HDR格式的75%和100%目标。
- 自定义 "用户标记 "与波形图相连
- 以目标或自定义用户标记为中心
- 0.5倍至4倍磁力，中心在所选目标上。
- 与图片光标相连的单行模式
- Cb、Cr和色调角度的工具提示显示。
- IQ轴开/关
- 12位处理
分析仪。音频测量仪
- 可以打开2个测量窗口，每个窗口一次最多监测16个通道的块，总共最多监测32个通道的音频测量。
- 2110个音频组显示多达4个流量
- 弹道。PPM-I, PPM-II, Vu, Vu-Fr, Fast
- 尺度：dBFS、dBu -18、dBu -20、BBC、DIN45406、NordicN9。
- 可调节的峰值保持时间。关，0.1秒至Inf
- 音频对相关的仪表，数字水平
- 检测杜比E、ED2、DD、DD+、DE线路位置
- 立体声/单声道音频预览总线
音频状态
- 32通道显示音频类型和存在，PCM，杜比DE，DD，DD+。
- 最多128个通道的解码通道状态信息。
- 清晰地显示有用的音频参数，包括CRCC、PCM/数据、采样频率、字长。
- 通道状态数据视图（十六进制
响度监测
- EBU R128 和 ITU-R BT.1770
- 真正的峰值、范围、瞬间、短期和综合响度指标
- 用户对综合目标、瞬间目标和短期目标的控制。
- 用户可调节真实峰值报警阈值
- 自动存储响度记录
分析仪。ANC状态
- SMPTE ST 291 VANC/HANC 辅助数据存在/状态窗口
- 网格视图--清晰的视觉概览，存在/不存在/故障指示。
- 列表视图 - ANC当前的列表，包括位置和状态信息的Checksum，Parity，DBN。
- 与国民大会视察员的联系
- 工具提示提供ST 291 ANC类型概述
事件记录器
- SDI输入标准/状态
- SDI物理层时序和对齐抖动
- 休息API请求
- IP-Tx、IP-Rx、Flow和SFP记录。
- 参考锁
- 音频输入存在
REST API
-
- Qx 可以通过REST API在网络上进行远程控制。
- 综合控制、监测和自动化制造商测试
VNC
- 接口采用VNC技术，通过远程网络同时提供16个可扩展的仪器窗口。
ST 2110和ST 2022-6监测
[作为标准配备]
SFP IP网络
- 报告SFP的存在、SFP MAC和IP地址（流源IP地址）以及接口状态。
- 用于指示通信活动的Tx和Rx数据包计数器。
- 用户对SFP IP地址、掩码和网关地址的配置。
SFP信息
- 用于监控物理网络连接的SFP状态信息。
- SFP供应商和激光特性的说明
- 用于调试光纤连接的RX和TX电源。
IP接收
- 报告接收机可用的IP流量和用户选择所需流量。
- 显示Qx 锁定状态、协议、Src和Dst IP和端口号、SSRC、数据包计数、序列、有效载荷和CRC错误。
- 配置组播目标IP地址和后续的组播加入请求。
2110：2端口PTP
- 控制PTP域和通信模式（组播、混合/不协商）。
- 锁定状态指示
- 祖师信息，包括祖师ID和时间来源
- 显示估计的频率和相位锁定偏移。
- 指示一步或两步交通
- 2名独立的PTP追随者
2110：2022-7状况
- ST 2022-7无缝隙保护的健康状况指示。
- ST 2022-7 流动对错匹配警告
- 流量错误和重建输出错误以及错误率/秒的警告。
- SFPB(蓝网)相对于SFPA(黄网)流量的路径差值的相对衡量标准
- A,B,C,D级标记。
2110: IP流量延迟
- 介质延迟指示
- 音频和ANC流的相对时间与视频的关系
- 说明基本介质与PTP的关系。
- 外部模拟参考时间与PTP的关系
2110: 格式设置
- 用户可配置ST 2110数据包ID的分配方式
- ST 2110-20流量的用户可配置的视频格式参数
- ST 2110-30流量的用户可配置的音频格式参数包括数据包时间和通道数。
- 自动检测音频格式、信道数和数据包时间。
AMWA NMOS
[作为标准配备]
NMOS接收机状态
- Qx/QxL/QxP 每个媒体接口的接收器主控器启用、RTP启用和SDP记录的状态一览无余
- 在1/16视图中可用 - 与SDP视图切换
- 显示所有接收方流量的Master、RTP和SDP
NMOS接收器SDP
- Qx/QxL/QxP 显示活动接收器SDP记录
- 用户可配置颜色突出显示，以提高可读性
- 显示屏适应NMOS双路或单路接收器配置（所示为双路）
NMOS接收器 IS-05
- Qx/QxL/QxP 显示活动接收器IS-05的参数
- 显示每个接收机流量的IS-05参数的单独标签
- IS-05 JSON的人可读树状视图，具有扩展/折叠功能，可快速导航。
- 显示屏适应NMOS双路或单路接收器配置（所示为双路）
NMOS发送器状态
- QxL/QxP ，每个媒体接口的发送方主控启用、RTP启用和SDP记录的状态概览一目了然
- 在1/16视图中可用 - 与SDP视图切换
- 显示所有生成器流量的主站、RTP和SDP
- 显示所有监控GUI界面流量的主控、RTP和SDP状态
NMOS 发送器 SDP
- QxL/QxP 显示活动的发送方SDP记录
- 用户可配置颜色突出显示，以提高可读性
- 显示屏适应NMOS双路或单路接收器配置（所示为单路）
NMOS发送器 IS-05
- Qx/QxL/QxP 显示活动发件人的IS-05参数
- 用于显示每个发生器和GUI发送器流的IS-05参数的单独标签。
- IS-05 JSON的人可读树状视图，具有扩展/折叠功能，可快速导航。
- 显示屏适应NMOS双路或单路接收器配置（所示为单路）
NMOS设置
- 用DHCP手动、mDNS或DNS-SD发现注册表
- 注册和DNS域名的状态报告
- 发送器和接收器独立配置为单或双NMOS端点
- NMOS节点启用/禁用
- IS-09 PTP域启用/禁用
2110格式支持
- 自动检测、SDP和手动格式设置的比较一目了然
- ST 2110-20流量的用户可配置的视频格式参数
- 用户可配置ST 2110-30/31流量的音频格式参数，包括数据包时间和通道计数
- 自动检测音频格式、通道数和数据包时间
I/O和参考配置
[作为标准配备]
SDI视频定时和系统参考
- 对照参考测量输入的时间
- 说明参考状态和稳定性
- 显示输入SDI通道的相对共时。
- 图形和数字显示
系统IO
- 显示信号输入和输出的状态、外部参考、电缆长度和连接器的详细信息。
- SDI模式。选择BNC或SFP I/O，电缆类型，环通和发生器复制输出。
- IP模式。活动的IP SFP接收输入和发送输出均有显示
AES IO配置
- 4个多功能双向AES非平衡接口。
- 音频表监控对，或发生器音频输出或AES输入。
- SDI输入到AES输出的音频转换，用于PCM和杜比编码的音频。
- AES输入信号可以被路由到其他AES输出，提供一个单回路输出或最多3个副本输出。
分析器。Vid.标准型
- 显示每个SDI链路和子帧的检测到的SMPTE S352有效载荷ID。
- 手动覆盖S352 ID
- 选择SMPTE视频格式
- S352错误指示
CRC分析
- 检查Y、C和ANC上是否有CRC错误。
- 报告SDI输入故障次数、最后一次故障时间、总分析时间和错误率。
- 检测活动图像的变化并查看活动图像CRC，以观察活动图像CRC预期值的任何变化。
- SDI开关线CRC屏蔽控制，用于SMPTE RP168合规性检查。
统计 - SDI在
- 电缆长度指示
- 数据速率和时钟分频器的指示
- 报告有效像素和总像素以及行数。
- Y和C有效载荷ID
带有ANC检查员的数据视图分析仪
[作为标准配备]
分析器。数据视图
- 允许对复杂的故障进行分析
- 详细查看SDI流中的数据字，并提供工具提示。
- 导航功能可快速访问所需的行、像素或TRS字。
- 彩色编码帮助识别
- 光标链接到图片和波形
ANC 检查员
- 辅助数据包分析仪
- 从ANC状态窗口链接
- 用户自定义的DID/SDID窗口化搜索。
- 触发错误，单发，连续
- 十六进制视图的ANC数据包捕获
- ANC数据包解码视图
遙控器
[作为标准配备]
无VNC
- 使用noVNC技术的浏览器远程访问，通过远程网络同时提供16个可扩展的仪器
REST API
- Qx/QxL/QxP 可以通过REST API通过网络进行远程控制
- 综合控制、监测和自动化制造商测试
事件记录器
- SDI输入标准/状态
- SDI物理层时序和对齐抖动
- 休息API请求
- IP-Tx、IP-Rx、Flow和SFP记录。
- 参考锁
- 音频输入存在
LLDP
- 确定Qx/QxL/QxP 接口所连接的端口和设备。
- 出于信息技术安全的目的，限制通过LLDP传送的信息。
- 也有ST 2110和ST 2022-6的启动模式
MGMT接口配置
- 手动或动态寻址模式
- mDNS和DNS
- 从媒体或管理界面选择默认网关
- 控制对REST API和VNC的访问
USB文件管理器
- 将预设、仪器记录、屏幕截图和用户TIFF图像复制到U盘或从U盘中复制出来
- 删除选定的文件
音频和视频生成
[PHQXLO-GEN]

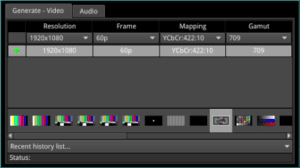

2110视频/ANC生成 (QxL/QxP only)
- 2110：生成ST 2110/2022-7测试信号作为一个流程。
- 2110：监控器（GUI）作为一个流程
- 2110-20：2K/HD，4K/UHD视频流发生器（422/444，YCbCr/RGB，10/12位）。
- 2110-40:1 x ANC 流动发生器
- 时间码发生器ATC_LTC，ATC_VITC，锁定为PTP或本地时间，具有干扰同步和丢帧，VITC1/2反转和SDI线号和H偏移的信号。
- TIFF图像的导入
- 弹跳箱模式运动
- ST 2110-20 eUHD 47.95-60p RGB YCbCr 444格式[PHQXO-EUHD]

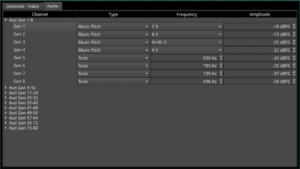

2110音频生成 (QxL/QxP only)
- 2110：生成最多四个ST 2110/2022-7音频流
- 2110-30/31:至多。
- 80个音频通道2110-30，125μs
- 60个音频通道2110-31，125μs
- 10个音频通道2110-30，1ms
- 7个音频通道2110-31，1ms
SDI视频生成
- 12G/6G/3G/1.5G 4K/UHD和2K/HD SDI信号生成。
- 支持单、双、四链路SDI格式。方形分割，2SI，A级和B级
- 422、444、4224和4444，YCbCr和RGB格式，10/12位。
- 移动测试模式（弹跳箱）。
- 导入/显示TIFF图像
SDI音频生成
- 可选择固定音调或色阶--以帮助识别通道
- 可选择固定或坡道级别--帮助识别通道。
- 自定义配置活动音频组和通道的数量。
- 主增益控制
- ST 2022-6：32个通道的音频生成可以在所有子帧中复制，提供总共多达128个通道。
SDI病态的产生
- 常规SDI病理应激模式，Eq，PLL和CheckField。
- 新提出的SMPTE组合病理应力模式。Eq+PLL+彩条+时钟。
- 定义SMPTE或SDI病理模式和常规模式的百分比组合，直至全帧。
SDI发生器状态
- 确认生成的视频标准和测试模式细节
- BNC输出、SFP输出和子图像/全图像映射信息
- 视频参考、输出偏移调整和抖动插入（使用可选的SDI-STRESS工具箱）详情
IP传输 - Tx状态
- 所有正在封装和传输的流量的状态概览一目了然
- 同时从设备中传输两种不同类型的流量。发电机流量和监控器（GUI）流量
- 显示所有选定的发生器/监视器视频、音频和辅助流传输的当前状态摘要
- 使用此选项卡，可以概览设备正在传输的所有流量，以及活动的PTP参考，并显示每个流使用的带宽和每个接口使用的总带宽。
- 显示当前关于测试模式VID、AUD、ANC和监控VID和AUD流的信息。
IP传输 - VID, AUD1-2, AUD3-4, ANC, MON状态
- VID标签显示视频发生器的活动设置。协议、接口、视频源、数据包读取时间表、打包模式、TR 偏移。
- AUD1-2, AUD3-4标签显示了传输音频流的活动设置。协议、数据包时间、通道、音频源
- ANC选项卡显示视频发生器流的活动设置。协议、接口、数据包、保持连接、时间码、TR偏移。
- MON选项卡显示用于传输监控流的活动设置。协议、接口、视频源、数据包读取时间表、音频源、数据包时间、通道。
传输配置
- 在一个可扩展的列表中列出可用的流量
- 每个最小化的流程都提供了一个当前设置的单行摘要，供参考
- 配置VID、AUD1、AUD2、AUD3、AUD4生成器流程
- 配置VID MON、AUD MON监控流
- 2110-20: 空隙/线性分组读取时间表，BPM/GPM打包模式
- SDI/出口时间戳，用户控制TR偏移量
- 2110-40 ANC、Keep Alive和ATC-LTC或ATC-VITC时间码锁定为PTP或本地时间
X
分析仪 - 视频标准
- 显示每个SDI链路和子帧的检测到的SMPTE S352有效载荷ID。
- 手动覆盖S352 ID
- 选择SMPTE视频格式
- S352错误指示
- Qx, QxL-01, -QxL01E
X
CRC分析
- 检查Y、C和ANC上是否有CRC错误。
- 报告SDI输入故障次数、最后一次故障时间、总分析时间和错误率。
- 检测活动图像的变化并查看活动图像CRC，以观察活动图像CRC预期值的任何变化。
- SDI开关线CRC屏蔽控制，用于SMPTE RP168合规性检查。
X
统计 - SDI在
- 电缆长度指示
- 数据速率和时钟分频器的指示
- 报告有效像素和总像素以及行数。
- Y和C有效载荷ID
X
响度监测
- EBU R128 和 ITU-R BT.1770
- 真正的峰值、范围、瞬间、短期和综合响度指标
- 用户对综合目标、瞬间目标和短期目标的控制。
- 用户可调节真实峰值报警阈值
- 自动存储响度记录 *即将发布的软件
X
分析师--附属状态
- SMPTE ST 291 VANC/HANC 辅助数据存在/状态窗口
- 网格视图--清晰的视觉概览，存在/不存在/故障指示。
- 列表视图 - ANC当前的列表，包括位置和状态信息的Checksum，Parity，DBN。
- 与国民大会视察员的联系
- 工具提示提供ST 291 ANC类型概述
X
事件记录器
- SDI输入标准/状态
- SDI物理层时序和对齐抖动
- 休息API请求
- IP-Tx、IP-Rx、Flow和SFP记录。
- 参考锁
- 音频输入存在
杜比解码器和元数据分析仪
[PHQXLO-DOLBY]
杜比元数据分析器
- 显示选定的杜比E或ED2音频流中的杜比E元数据。
- 使您能够检查SDI和2022-6有效载荷中嵌入式杜比E和ED2的正确时间
- 使用易于阅读的元数据显示，检查杜比E元数据是否已为多个节目正确创建。
- 你可以选择从任何一个SDI、2022-6或2110输入的嵌入式音频对/通道或AES输入中监控杜比音频。
- 杜比流CRC错误检测和显示
音频计量中的杜比检测
- 显示16个音频表，并带有峰值电平指示和音频对相关的指示
- 杜比E、杜比D和杜比D+流被系统检测到，杜比流的存在以蓝色表示
- 对于携带嵌入式杜比E音频的SDI或2022-6信号，杜比E计时线号也显示在检测器下方，可以是绝对值，也可以是相对于为该视频标准指定的理想线号。
杜比解码器的计量和状态
- 当杜比E解码器被选为测量源(2110、SDI或2022-6模式)时，分析器的视图会改变，显示8个通道的解码杜比E音频以及立体声2.0降噪。
- 仪表通道的识别是由杜比节目元数据自动配置的
- 显示杜比E源，线路定位（SDI，2022-6），对话水平和降频节目源
12G-SDI物理层分析
[PHQXL01E-3G]
SDI眼睛分析
- 实时眼(RTE)，用于测试SMPTE符合性和直流偏移指示。
- 自动测量。直流电位、振幅、上升和下降时间、上升/下降过冲、可视上升时间指示。
- 振幅和时间直方图
- 单眼或多眼，可选择颜色、热图叠加和无限持久。
- 定时和对准抖动温度计
- 用户可定义的时间测量光标
SDI抖动分析
- 实时SMPTE抖动测量低至10Hz。
- 10Hz，100Hz，1kHz，10kHz，100kHz滤波器。
- H, 2H, F, V 触发器
- 持久性控制 "无 "到 "无限"。
- 无限坚持模式
- +/- 0.25 至 +/- 64 UI 垂直刻度调整
- 抖动幅度直方图
SDI压力测试
[PHQXLO-SDI-STRESS需要PHQXL01E-3G]
高级眼科分析
- 用户可调整的测量窗口
- 眼睛的时间指针（两个）
- 用户可调整的窗口直方图（蓝）。
- 眼睛时间光标读数和时间三角洲
- 自动测量过渡时间和过渡时间三角洲
- 蓝色的测量值取自用户可调整的测量窗口
- 带模式或短平均值的自动振幅测量
高级发电机工具
- 控制抖动的插入频率和振幅
- SDI加扰器和同步位的插入开启/关闭
- SDI比特误差（BER）插入工具
- 控制SDI驱动器的振幅+/-15%。
- 控制预强调、上升/下降时间。
PRBS分析仪
- PRBS累计收到的数据和PRBS类型的指示。
- 生成PRBS-7、9、15、23、31号文件
- 报告的累积误差
- 计算出的误码率(BER)
病理检测仪
- 视频模式发生器状态指示视频模式发生器创建SDI病理条件的速率。
- 说明PLL和EQ的病理率/第二项
- 在每个活动的SDI链路上进行检测
- 病理检测的实时GPI输出，用于外部设备的触发。
IP网络流量测量
[PHQXLO-IP-MEAS]。
包间定时
- 使用直方图可视化数据包间到达时间的分布来报告数据流健康状况。
- 同时报告ST 2022-7的一次和二次流动情况
- 包数（对数或线性比例）与到达时间（μs）的映射
- 通过最大、平均和最小包间到达时间轻松诊断拥堵情况
ST 2110-21
- ST 2110-21 测量网络兼容性模型(Cinst)和虚拟接收器缓冲器模型(VRX)
- 用户控制VRX缓冲区的读取计划时序。
- 用户控制Cinst缓冲区的流失率
高级媒体计时 - 视频
- 一个帧的第一个接收数据包的时间（视频计时）
- 接收器缓冲区与TRO默认值的关系
- 发送方RTP偏移量
高级媒体计时--媒体延时
- 平均、最小和最大延迟测量值的数字显示
- 测量的RTP时钟/秒、时间戳/秒和RTP时钟/时间戳间隔
- 视频到音频和ANC相对延迟测量的数字显示
X
分析仪 - 视频标准
- 显示每个SDI链路和子帧的检测到的SMPTE S352有效载荷ID。
- 手动覆盖S352 ID
- 选择SMPTE视频格式
- S352错误指示
- Qx, QxL-01, -QxL01E
10G/25G PCAP工具
[PHQXLO-IP-CAP ]。
25G PCAP工具
- 在单个接口上以25Gbps的速度进行全线速捕获，背对背的数据包
- 同时在一个或两个媒体接口上采集数据
- 用户对数据包捕获大小的控制--例如，用户对数据包捕获大小（12-1518个八位字节）的控制是完整的有效载荷或仅有头文件
- 手动启动-停止，在指定时间自动启动-停止，捕获启动延迟
- 用户对自动停止的控制：数据包数量、文件大小、持续时间
- 保存到U盘，可选择浏览器文件传输到设备外。
- 4GB的PCAP最大文件大小，QxL/QxP
数据包间隔曲线生成器
[PHQXLO-IP-NGT]
2022-6：IP传输
- 传输流地址、端口号和SSRC的配置。
- 出站流量的包间抖动。
- 高斯或均匀分布
- 流量控制开/关
4K/UHD ST 2110扩展格式支持
[PHQXLO-EUHD]
支持EUHD格式
- 在UHD/4K 444（RGB/YCbCr）8/10/12位47.95P-60P的2110-20流量分析
- 4K60P RGB:12 平均带宽约20Gbps（相当于间隙流的峰值带宽约21Gbps）。
高动态范围（HDR）可视化和分析
[PHQXLO-HDR]
伪彩高亮
- 可编程的"热图"可突出亮度区域，快速识别阴影、皮肤或中间色调或镜面高光。
- 7个同时可编程的彩色覆盖带
- HDR和SDR范围的预设以及用户自定义
分析器。CIE图表
- CIE 1931 x,y display
- 与图片光标相连的单行模式
- 平移和变焦
- ITU-R BT.709、BT.2020和ST 2086色域覆盖。2020和ST 2086色域叠加法
- 工具提示坐标显示
- 支持BT。1886、BT。2100 HLG和PQ、Sony S-Log3、SR Live。
HDR波形
- 波形HDR栅格，尼特(Cd/m2)
- BT.2408 扩散型白色标记
- 支持BT。1886、BT。2100 HLG和PQ、Sony S-Log3、SR Live。
获得我们产品的现场演示
查看我们的产品，并了解它们如何为您的组织工作。
让我们为您预约产品演示...
让我们知道你感兴趣的产品，以及哪一天最适合你，我们将与你联系，安排我们的专家在适合你的时间进行演示。
规格
| 支持的格式 | QxL 25G/12G |
| IP SMPTE 2110/2022-7 over 10G IP | ● |
| IP SMPTE 2022-6 over 10G IP | ● |
| IP SMPTE 2110/2022-7/2022-6 over 25G IP | O |
| 3G/1.5G-SDI高清格式。 | FO |
| 12G/6G/3G/1.5G-SDI超高清格式。 | FO |
| SDI眼和抖动物理层分析 | FO |
| 通过25G IP实现超高清 | O |
| 支持的软件选项 | |
| 音频/视频发生器(SDI、ST 2022-6、ST 2110) | O |
| 眼球和抖动工具组 | O |
| UHD/4K升级 | O |
| SDI-STRESS测试工具集 | O |
| 带有ANC检查员的数据视图分析仪 | ● |
| 支持HDR/WCG | O |
| 杜比E分析 | O |
| IP ST 2022-6 Decap、ST 2110-20/30/31/40 Decap与ST 2022-7和PTP一起使用。 | ● |
| IP网络流量测量工具集(ST 2110) | O |
| IP网络流量生成托斯莱特(ST 2022-6) | O |
| IP网络流量生成Tooslet (ST 2110) | O |
| PCAP | O |
| 25G以上的EUHD格式 2110-20 | O |
| 视频输入/输出 | |
| 4 x SDI输入，HD/3G，75欧姆端接BNC | FO |
| 2个SFP+ MSA/NON-MSA笼（支持12Gbps铜缆或光纤SDI接口）。 | FO |
| 4 x SDI 输出，HD/3G，75 欧姆 BNC | FO |
| 支持6G/12G SDI I/O | FO |
| RTE™实时眼输入（12G/6G/3G/HD-SDI）x1（SDI输入A）BNC。 | FO |
| 以太网IP输入/输出(接受通用SFP) | |
| 2个SFP+ 10G笼（同时支持MSA/NON-MSA 12Gbps铜缆或光纤SDI SFPs | – |
| 2个SFP28 10/25G 机笼 | ● |
| 2个QSFP28 10/25/40/50/100G机笼（用于未来的功能 | O |
关键：
* 标准
O 可选
FO工厂选项
| 音频输入/输出 | QxL 25G/12G |
| 4个75欧姆AES可选I/O(26针高密度'D'型插座) | ● |
| 1 x 立体声模拟音频输出(26针高密度'D'型插座) | ● |
| 8通道48kHz PCM音频在HDMI和SDI乐器输出上。 | ● |
| 用户界面 | |
| HDMI仪器输出，1920 x 1080，4:4:4 RGB，A型。 | HDMI 2.0b |
| SDI 3Gbit仪器输出，1920 x 1080，4:2:2 YCbCr | 微型BNC |
| ST 2110-20，ST 2110-30仪器输出，1920 x 1080，4：2：2 YCbCr | ● |
| 参考资料 | |
| 2个75欧姆BNC高阻抗环路参考输入，三电平或B&B，带交叉锁。 | – |
| 1 x 75 Ohm Micro-BNC终端参考输入，Tri/B&B带交叉锁。 | ● |
| 网络与控制 | |
| 10/100/1000 BASE-T | ● |
| 8个双向GPI(26针高密度'D'型插座) | ● |
| 监测 | |
| 内部蜂鸣器 | ● |
| 形状因素 | |
| 尺寸/重量 | 253 x 44 x 211毫米，1.9公斤。 |
| 电器 | |
| 消耗功率 | 典型功率100W，最大功率120W |
| 4针XLR电源连接器 | 12V标称值(10V-18V) |
| AC电源适配器 | 90-264VAC，120W |
| 保修 | |
| 保修（1年 | ● |
| 延长保修期（3-5年 | O |
订购
| QxL 底座(包括PHQXO-IP-STND) | |
| PHQXL | QxL 1U 标清/高清/2K 10GbE IP 光栅，仅限分析仪 |
| PHQXL01-3G | QxL 1U SD/HD/2K 10GbE IP/SDI 光栅器、 仅限分析器 |
| PHQXL01E-3G | QxL 1U SD/HD/2K 10GbE IP/SDI 光栅、眼纹/抖动、仅分析仪 |
| PHQXLM-01 | QxL SDI I/O返厂升级 (需要PHQXL) |
| PHQXLM-01E | QxL SDI Eye/Jitter返厂升级 (需要PHQXL01-3G) |
| Qx SDI软件选项 | |
| PHQXLO-SDI-STRESS | 12G-SDI压力测试工具组（需要PHQXL01E3G、PHQXLO-UHD、PHQXLO-GEN）。 |
| PHSFP-RT12-1310 | SFP+ SM(10km) LC非MSA, Tx 1310nm, Rx 1260-1620nm 12G/6G/3G/HD/SD-SDI |
| Qx SDI/IP软件选项 | |
| PHQXLO-DOLBY | 杜比E解码器，元数据分析器，LtRt/LoRo降频器，计量器 |
| PHQXLO-GEN | SDI/IP AV测试信号发生器 (SDI需要PHQXL01-3G或PHQXL01E-3G) |
| PHQXLO-UHD | 2K扩展+UHD/4K IP/SDI (SDI需要PHQXL01-3G或PHQXL01E-3G) |
| PHQXLO-EUHD | 为ST2110增加RGB、12b、444、48-60Hz格式（需要PHQXLO-UHD）。 |
| PHQXLO-HDR | HDR/WCG, CIE1931, HDR热图(PQ, HLG,S-Log3, SR Live) |
| Qx IP选项 | |
| PHQXLO-IP-25G | 25GbE媒体网络 (需要2个PHSFP-25G-SR或PHSFP-25G-LR) |
| PHQXLO-IP-MEAS | IP测量2110-21，PIT柱状图，计时 |
| PHQXLO-IP-PCAP | PCAP 2x25Gbps线速捕获工具，最大4GB |
| PHQXLO-IP-NGT | 2022-6 IP网络流量生成工具 (需要PHQXLO-GEN) |
| PHSFP-10GE-SR | 10GBASE-SR以太网短距离SFP+850nm，300m，多模收发器。 |
| PHSFP-10GE-LR | 10GBASE-LR以太网长距离SFP+1310nm，10公里，单模收发器。 |
| PHSFP-25GE-SR | 25GBASE-SR短距离以太网SFP28 |
| PHSFP-25GE-LR | 25GBASE-LR 长距离以太网 SFP28 |
| Qx 配件套件和电缆 | |
| PHQXC-1 | 12G-SDI眼睛测量测试电缆1米 |
| PHQXK1 | Qx 19 "机架安装套件（1个Qx/QxL 机箱） |
| PHQXK2 | Qx 19 "机架安装套件（2个Qx/QxL 机箱）。 |
| PHQXK3 | Qx 安装套件 - 9.5 "机架（1个Qx/QxL 机箱） |
| Qx 延长保修 | |
| PHQXL-3YEAR | PHQXL从1年保修升级到3年保修 (不包括SFP) |
| PHQXL-5YEAR | PHQXL从1年保修升级到5年保修 (不包括SFP) |
| PHQXL01-3YEAR | PHQXL01 保修期从1年升级到3年 (不包括SFP) |
| PHQXL01-5YEAR | PHQXL01 保修期从1年升级到5年 (不包括SFP) |
| PHQXL01E-3YEAR | PHQXL01E 保修期从1年升级为3年（不包括SFP）。 |
| PHQXL01E-5YEAR | PHQXL01E 从1年保修升级到3年保修（不包括SFP）。 |
* 一年保修为标准配置
