SDI 물리적 계층 분석

고급 HD-SDI – 12G-SDI 물리적 계층 분석

HD-SDI, 3G-SDI, 6G-SDI 및 12G-SDI에 대한 높은 데이터 속도, 긴 케이블 길이 및 현재 일반적인 사용인코딩 방법을 사용하면 데이터를 극적으로 손상시킬 수 있는 지터에 취약한 데이터 전송이 발생했습니다.

이러한 감수성을 관리하고 정량화하기 위해 눈 패턴 디스플레이를 사용하는 측정 기술이 점점 더 중요해지고 있습니다.

방송 환경에서 엔지니어가 직면한 한 가지 과제는 생산 체인 전반에 걸쳐 최대 12G-SDI 신호 품질을 측정하고 모니터링하는 것입니다.

에서 사용할 수 Qx 시리즈, Rx 시리즈 및 SxE 실시간 눈 물리적 계층 테스트는 SMPTE 규정 준수 문제, 라인 검사 또는 제품 시운전을 강조하기에 이상적입니다.

PHABRIX 물리적 계층 분석 솔루션

Qx 시리즈 – 최대 12G-SDI 물리적 계층 분석

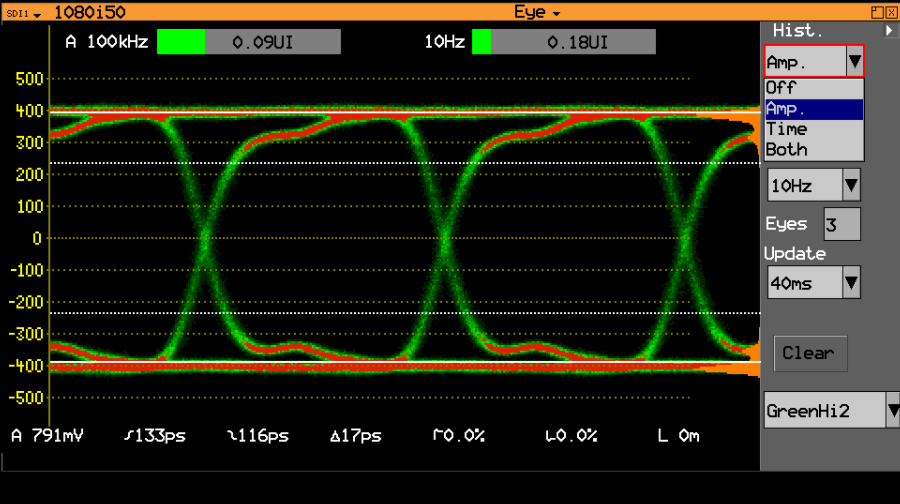

Tthe Qx 시리즈의 물리적 계층 도구 집합은 빠른 12G/6G/3G/HD-SDI 물리적 계층 시운전, 테스트 및 개발을 위한 공장 장착 옵션입니다. RTE™(실시간 Eye) 기술은 SMPTE 규정 준수 문제를 즉시 강조하며 실시간 SDI 지터 창은 5개의 지정된 주파수 대역, 지터 히스토그램 및 비디오 트리거 옵션에 대한 동시 모니터링을 제공합니다. 이 옵션에는 진폭, DC 오프셋, 전환 시간 및 진폭 및 시간 히스토그램이 있는 건강 표시를 비롯한 모든 범위의 SDI 눈 측정뿐만 아니라 색상, 열지도 오버레이 및 무한지속성 디스플레이가 포함되어 있습니다.

Rx 시리즈 – 4 채널 눈과 지터 분석

고급 진단 도구에는 최대 4 개의 동시 실시간 안과 ™ 및 지터 물리 계층 분석 계측기와 폐쇄 캡션, loudness 및 Dolby® 모니터링 등을 포함 합니다. 이것은 Rx 시리즈 산부인과 트럭, 방송 시설 및 비디오 기술 제조 업체에 이상적입니다.

SxE – 핸드헬드 장치에서 3G-SDI 실시간 눈 물리적 계층 테스트

SDI 물리적 계층 라인 검사, 시운전 및 테스트에 이상적입니다. SxE 정교한 실시간 눈과 지터 측정 툴셋을 통해 3G/HD/SD-SDI 물리적 인터페이스의 신속한 디스플레이 및 분석을 제공하는 데 있어 독특합니다.

Qx 시리즈 – 고급 SDI 스트레스 테스트

고급 SDI-STRESS 옵션은 최대 12G의 SDI 인터페이스의 스트레스 테스트 및 R&D 평가에 사용할 수 있습니다. 이 옵션에는 자동화 제어 하에 최대 128UI 피크를 삽입하여 10Hz에서 10MhZ로 SDI 클럭 지터를 정수하고, SDI 출력을 음소거하고, SDI 스크램블러, 동기화 비트 삽입, 사전 강조, 상승 시간 및 운전자 진폭을 제어하는 기능이 포함됩니다. SDI-STRESS 눈 진폭 측정은 쇼트 평균 또는 모드를 모두 제공하며, 히스토그램 오버레이와 눈 진폭을 탐사하기 위한 사용자 정의 창이 있습니다. PRBS-7, 9, 15, 23, 31의 의사 랜덤 바이너리 서열(PRBS) 생성 및 분석을 통해 링크 비트 오류율(BER)을 결정적으로 측정할 수 있습니다.

관련 제품

백서: 의사 무작위 바이너리 시퀀스를 사용하여 테스트 직렬 디지털 인터페이스를 강조합니다.

이 백서에서는 PHABRIX 의사 무작위 바이너리 시퀀스(PRBS – 의사 랜덤 비트 시퀀스라고도 함)의 사용과 비트 오류 율 테스트(BERT – 비트 오류 비율 테스트라고도 함)의 사용에 대해 설명하여 테스트 시리얼 디지털 인터페이스를 강조합니다. 물리적 계층 인 SERIAL 디지털 인터페이스 (PHY)의 목적은 해당 데이터의 무결성을 유지하면서 데이터를 전송하거나 받는 것입니다. 에서
비트 오류의 주요 원인은 임의의 소음입니다. 이러한 시스템을 강조하려면 둘 다 "시끄러운" 비트 스트림을 생성한 다음 인터페이스에서 출력을 분석하여 데이터의 무결성을 나타내는 비트 오류 율을 결정해야 합니다.
