Portatile ibrido IP/SDI + generazione analogica, analisi &
Monitoraggio video/audio
VISTA BIBLIOTECADIMOSTRAZIONE DAL VIVO

Avanzato, Set di strumenti ibridi IP/SDI

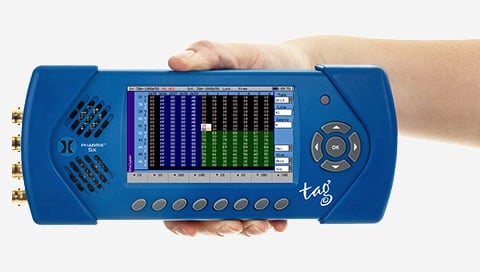

Sx TAG con il suo SFP, SDI e I/O analogico offre un'incredibile versatilità in un dispositivo portatile. È ideale per IP, 3G/HD/SD-SDI, SDI ottico, HDMI e test & measurement analogico, nonché per l'analisi degli occhi AES, per applicazioni che richiedono una reale mobilità e facilità d'uso.

Fornisce il supporto per l'incapsulamento/decapsulamento SMPTE ST 2110-20/30/40 con ST 2059 PTP, SDP e NMOS, nonché per l'incapsulamento/ decapsulamento SMPTE ST 2022-6, utilizzando i moduli 10GE IP SFP+ sviluppati da Embrionix.

Sx TAG CARATTERISTICHE CHIAVE

AMPIO SET DI STRUMENTI VIDEO

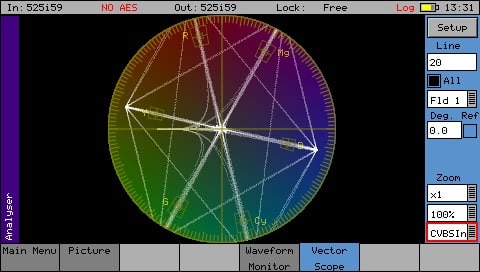

Con la generazione e l'analisi simultanea del segnale, il suo set di strumenti di base integrato comprende una forma d'onda multiformato, un vettorscopio e una visualizzazione video, oltre alla visualizzazione dei dati e all'ispettore VANC/ANC. Oltre 350 formati sono supportati per il monitoraggio della conformità. La generazione del segnale offre 32 modelli di test, inclusi quelli patologici.

IBRIDO IP E SDI

LSx TAG' SFP versatile SFP gestisce i formati compositi 3G/HD/SD-SDI, SDI ottico, IP, HDMI e analogico. Viene fornito un supporto completo per i moderni sistemi IP broadcast con encap/decap di ST 2110-20/30/31/40 con gateway da IP a SDI, ST 2059 PTP, AMWA NMOS IS-04/IS-05, così come ST 2022-6.

GENERAZIONE E ANALISI DEL RITARDO AV

AV Delay Generation and Analysis offre una soluzione end-to-end per la misurazione del ritardo differenziale da audio a video attraverso un sistema di trasmissione. Lo strumento fornisce un aggiornamento in tempo reale del ritardo differenziale tra il contenuto video e la coppia di canali audio selezionati per misurare la propagazione (latenza) o il ritardo della pipeline.

ULTRA PORTATILE, DESIGN ROBUSTO

Sx TAG offre una grande mobilità grazie a una custodia in alluminio leggera e robusta con schermo integrato di alta qualità per la visualizzazione dello strumento e il monitoraggio video. Il generatore/analizzatore funziona tramite batteria al litio ricaricabile per un massimo di 2 ore e può anche essere alimentato dalla rete elettrica per offrire un funzionamento flessibile in tutte le strutture. Il Sx TAG viene fornito con un PHABRIX Custodia imbottita per il trasporto di serie.

TELECOMANDO POTENZIATO

Il sito Sx TAG dispone di un'interfaccia TCP/IP per il controllo remoto, il test automatizzato, il supporto ingegneristico e l'analisi dei guasti. È inclusa anche una registrazione completa dello stato con rapporti personalizzati, insieme all'acquisizione delle immagini degli strumenti per semplificare la ricerca dei guasti.

ANALISI AUDIO MULTICANALE

Le Sx TAG caratteristiche supportano la misurazione audio a 16 canali e la generazione di bitstream e l'analisi di Dolby E, Dolby Digital e Dolby Digital Plus. Incorpora un singolo flusso AES esterno sincrono a 48kHz nel flusso video generato, oltre ad estrarre l'audio incorporato ed esportarlo attraverso l'uscita AES.

In azione:

CTV investe in PHABRIX Sx TAG per il nuovo OB Truck ST2110 e i flussi di lavoro IP

CTVun fornitore leader di camion e strutture OB, ha selezionato PHABRIX'sx TAG unità palmare ibrida IP/SDI per fornire test e misurazioni a prova di futuro per flussi di lavoro basati su IP, compresi i nuovissimi sistemi fly pack dell'azienda.

Sx TAG UTENSILI

Sx TAG 2110/2022-6

Set di strumenti opzionali
Codice d'ordine: PHSXO-IP

Sx TAG Generatore

Nota bene: le unità Sx TAG con numero di serie compreso e superiore a #006376 includono di serie il set di strumenti di generazione Composite e SD/HD SDI. Le unità Sx TAG con numero di serie compreso e inferiore a #006375 non dispongono del set di strumenti di generazione di serie. Il set di strumenti Generator può essere acquistato con il codice opzione PHSXO-GEN.

Sx TAG Analizzatore

Sx TAG Controllo

Sx TAG Audio

Sx TAG Composito

Sx TAG Sistema

Sx TAG Segnale

Sx TAG Registrazione

X
Impostazione del registro ANC
  • Il menu Log ANC Status consente di personalizzare i pacchetti ANC di cui registrare i cambiamenti di stato (ad esempio Present, Checksum Error, Missing, Parity Error)
  • Registrazione dello stato Dolby e AES e degli errori di sistema del dispositivo
  • Controllo della durata di registrazione

Sx TAG Accessori

Ottieni una demo dal vivo dei nostri prodotti

Guarda i nostri prodotti in azione e scopri come possono funzionare per la tua organizzazione

 Sx TAG SPECIFICHE

Dettagli del monitor
Risoluzione del display 480 x 272 pixel autoscalatura
Tipo di display 16:9 TFT a colori a 24 bit
Dimensione del display 95 x 54mm
Elaborazione Tutto digitale
Ingresso/uscita video SDI
Formato SDI SD-SDI, HD-SDI (opzione 3G-SDI)
Ingresso/uscita SDI 1 x 75 Ohm BNC
EDH Sì (SD-SDI)
Ingresso/uscita di riferimento
Genlock Bi/Tri/SDI con chiusura a croce
Generatore del frigorifero Bi-livello PAL/NTSC +/- 5 ppm
Temporizzazione del generatore 0 a 1 Frame sorgente di riferimento WRT
Ingresso/uscita video composito
Formati compositi AMICO/NTSC
Ingresso/uscita composito 1 x 75 Ohm BNC
Ingresso/uscita SFP Ottico/rame/HDMI -Tx/Rx (opzionale)
IP SMPTE 2110 & 2022-6 Tx/Rx (opzionale)



Audio
Altoparlante interno 0,5 watt
DAC audio 24 bit stereo
Presa per cuffie 3,5 mm con uscita linea audio
Generatore/Monitor 48kHz 20-bit (SD-SDI) 24-bit (HD-SDI)
Misurazione 16 canali PPM con indicazione di fase
AES Uscita/ingresso 75 Ohm AES Coppia AES via 15 vie tipo D
Uscita/ingresso analogico Coppia stereo bilanciata tramite il tipo D a 15 vie
Generale
Pannello di navigazione 5 tasti menu, 8 selezione personalizzata
Alimentazione a batteria integrata 1-2 ore litio polimero
Conservazione interna 8GB
Controllo remoto Interfaccia del browser web
Ethernet Web server, controllo remoto (prese TCP/IP)
Custodia per il trasporto Incluso
Alimentatore a corrente alternata Incluso (universale)
Sicurezza Raccordo di chiusura Kensington
Peso/dimensione 900g, A:92mm, L:225mm, P:42mm



Sx TAG ORDINAZIONE

Sx TAG
PHSXTAGC Analizzatore/Generatore/Monitor di TAG - Palmare SD/HD (Include PHSXM-CAGEP e PHSXO-GEN)
PHSXTAGC-IP Analizzatore/Generatore/Monitoraggio TAG + IP - PHSXTAGC + PHSXO-IP + PHSFP-10SR-IP (solo multimodo)
PHSXTAGC2IP Aggiornamento da TAGC a TAGC-IP - Ritorno all'aggiornamento di fabbrica (fino al numero di serie 006381) include PHSXO-IP, PHSXM-CAGEP e PHSFP-10SR-IP (solo multimodo)
Opzioni
PHSXO-AVD Analisi del ritardo AV - L'analizzatore supporta le sequenze di ritardo AV EBU e LAWO (opzione per PHSXTAGC o PHSXTAGC-IP)
PHSXO-3GADV * 3G, formati video avanzati + 2K - 3G-SDI, 422/444, YUV/RGB, 10/12 bit, SMPTE 428-9 D-Cinema/SMPTE ST 2048-2:201
PHSXOS * Script di comando + Rapporti - Ripetere i test + creare un rapporto di stampa
PHSXOSD * Visualizzazione dei dati SDI + VANC/ANC Inspector - Visualizzazione dettagliata dei dati SDI
PHSXOR Controllo remoto migliorato - controllo remoto basato su socket TCP/IP
PHSXOZ Generatore di piastre di zona - Generatore di piastre di zona programmabile
PHSXO-DAG Analisi + generazione Dolby E/D/D+ - Dolby streaming, metering, timing
PHSXO-ENGT Bundle di ingegneria (*) - PHSXO-3GADV,PHSXOS,PHSXOSD,PHSXOR,PHSXOZ,PHSXO-DAG (il prezzo include il 40% di sconto)
PHSXO-EDID Visualizzatore HDMI EDID - Licenza software per il visualizzatore HDMI EDID (richiede PHSFP-HDMI-OUT)
PHSXO-IP Licenza IP Encap/Decap - Licenza software per 10GE IP ST 2022-6, ST 2110, NMOS IS-04/05/08 (richiede PHSFP-10SR-IP)
SFPs
PHSFP-RT30-1310
Ricetrasmettitore ottico SFP 3G/HD/SD - Medium haul, Non-MSA, Tx 1310nm, Rx 1260-1620nm (richiede opzione GEN per Tx)
PHSFP-RT30-1550
Ricetrasmettitore ottico SFP 3G/HD/SD - 50km, Non-MSA, Tx 1550nm, Rx 1260-1620nm (richiede opzione GEN per Tx)
PHSFP-RT30-HDBNC
Ricetrasmettitore elettrico SFP 3G/HD/SD - HDBNC, Non-MSA, include 2 cavi HDBNC - BNC (richiede opzione GEN per Tx)
PHSFP-HDMI-IN
Convertitore SFP HDMI-SDI Input - HDMI v1.4 / DVI 1.0 che fornisce una vista HDMI (richiede PHSXO-3GADV per carichi utili 3G)
PHSFP-HDMI-OUT
Convertitore SFP SDI-HDMI Output - HDMI v1.4 / DVI 1.0 per la generazione di segnali HDMI (richiede l'opzione GEN, PHSXO-3GADV per carichi utili 3G)
PHSFP-10SR-IP
10GBASE-SR SMPTE 2110, 2022-6, NMOS - Multimodale, Encap/Decap (richiede opzioni IP e GEN, PHSXO-3GADV per carichi utili 3G). (Supporta ST 2110 e ST 2022-6)
Accessori
PHSXM-CAGEP Gabbia SFP universale con spegnimento - Gabbia SFP di ricambio universale - Compatibile con MSA/Non-MSA
PHSXC-1
Cavo audio - D15 break out cable per AES, audio analogico e GPI
PHSXWM
Staffa da parete Sx - Staffa da parete Sx per una facile ricarica (non include il caricatore)
Estensione di garanzia
PHSXT-3 ANNI
Sx TAG Aggiornamento da 1 a 3 anni di garanzia (esclusi i moduli SFP)
PHSXT-5 ANNI
Sx TAG Aggiornamento da 1 a 5 anni di garanzia (esclusi i moduli SFP)
*Un anno di garanzia inclusa come standard
