QxP
Tragbarer Wellenform-Monitor25G ST 2110 und 12G-SDI mit Batteriebetrieb*
PHABRIX freut sich, sein erstes Beispiel eines traditionellen 'Waveform Monitors' zu präsentieren - aber mit einem Twist. Der QxP verfügt über alle klassenführenden Funktionen und die Flexibilität des QxL Rasterizers und bietet einen integrierten 3U-Multitouch-LCD-Bildschirm, eine integrierte V-Mount- oder G-Mount-Batterieplatte, ein integriertes Netzteil und einen externen 12-V-DC-Eingang. Jetzt können Sie 12G SDI- und 25G ST 2110-konforme Überwachungen in einem tragbaren Formfaktor mit branchenüblichen Kamerabatterien* durchführen.
Mit seinen klassenbesten Wellenformen ist der QxP bei SDR- oder HDR-Produktionen, Grading, Shading oder QC, MCR, Engineering und F&E-Umgebungen gleichermaßen zu Hause. Der Benutzer kann entweder den integrierten Bildschirm verwenden oder einen externen HDMI-Monitor anschließen und das flexible Tool-Layout nutzen, um bis zu 16 Instrumente gleichzeitig anzuzeigen. Eine Vielzahl von Fernzugriffsoptionen, darunter NoVNC und die Benutzeroberfläche als 2110-20-Flow, bieten die gleiche Flexibilität eines herkömmlicher Rasterizers, ohne Kopfhörer.
Der QxP unterstützt standardmäßig SMPTE ST 2110, 2022-6 und eine breite Palette von Formaten. Vor Ort sind Upgrades für eine Vielzahl von Optionen verfügbar: UHD/4K, IP-MEAS, HDR, Dolby-E-Decodierung, PCAP-Erfassung, EUHD und umfangreiche AV-ANC-Testsignalerzeugung. Die werkseitig installierten Optionen bieten SDI-Schnittstellen oder RTE™-Echtzeit-SDI-Augen- und Jitter-Analysen mit einer ingenieurmäßigen Datenansicht und einem optionalen, erweiterten SDI-STRESS-Toolset.
Für Echtzeit-IP-Workflows unterstützt die QxP die gleichzeitige Generierung und Analyse von HD/3G/UHD/EUHD 2110 Nutzdaten auf generischen SFP28/25 GbE-Schnittstellen, mit ST 2022-7 Seamless IP Protection Switching (SIPS) und unabhängigen PTP-Followern an beiden Media-Ports für einen vollständig redundanten Media-Netzwerkbetrieb - alles mit AMWA NMOS IS-04 und IS-05.
Ob SD, HD, UHD, EUHD, SDR, HDR, SDI oder IP, konventionelle oder Remote-Produktion, der QxP bietet die Benutzer-Konfigurierbarkeit und die fortschrittlichen Tools, die für volle betriebliche Flexibilität beim Übergang zu Workflows der nächsten Generation erforderlich sind.
*Batterien nicht enthalten
SCHLÜSSELMERKMALE

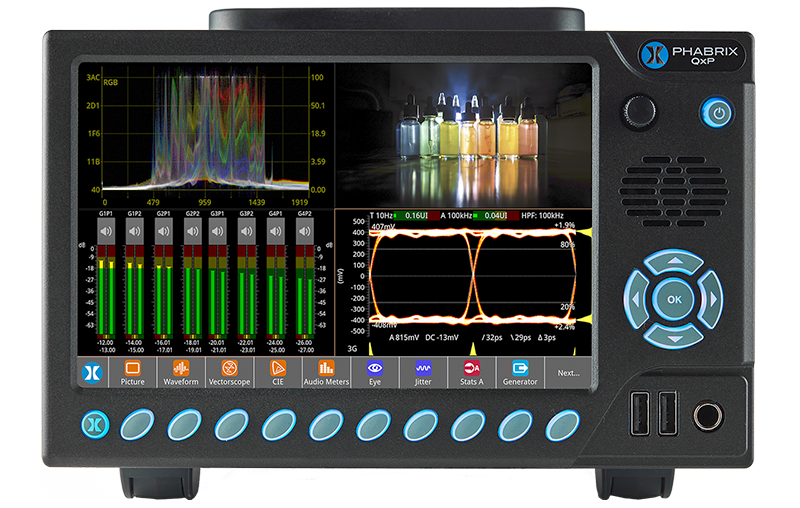

3U-Gerät mit integriertem 1920 x 1200,
7-Zoll-LCD-Touchscreen
Das integrierte 7-Zoll-Multitouch-LCD-Display der QxPerweitert die Qx Serie um eine neue Bedienebene. Aufbauend auf der innovativen, App-basierten Benutzeroberfläche der Qx Serie können Anwender nun alle benötigten Instrumente über das Frontdisplay konfigurieren und überwachen. Bis zu 16 Instrumente können in verschiedenen Größen konfiguriert werden. Schließen Sie einen externen HDMI-Monitor an und Sie haben die gleiche Erfahrung, als ob Sie den QxP als herkömmlichen Rasterizer verwenden würden.
Klassenführende Wellenformprüfung und Messüberwachung
Der QxP verfügt über PHABRIX' neues, branchenführendes Waveform-Monitoring mit der Flexibilität, qualitativ hochwertige Traces sowohl für SDR- als auch für HDR-Quellen zu liefern. In Kombination mit dem CIE-Diagramm, der Falschfarben-Heatmap/Highlighting, dem Vektorskop und der Unterstützung für die Generierung und Analyse einer breiten Palette von SDR- und HDR-Formaten in SDI und ST 2110 ist der QxP in kritischen QC-, MCR-, Grading- und Shading-Umgebungen gleichermaßen zu Hause.
V-Mount/G-Mount-Akkuplatte für externen Akku und mobilen Betrieb
Der QxP ist der weltweit erste tragbare, kombinierte 12G-SDI-, 25G-ST 2110-Wellenform-Monitor, -Generator und -Analysator mit Unterstützung für Netzstrom und externe Gleichstromversorgung und wird standardmäßig mit einer V-Mount- oder G-Mount-Batterieplatte geliefert, so dass das Gerät über eine externe Kamerabatterie betrieben werden kann. Damit eignet sich der QxP ideal für On-Set-Produktionen, Außenübertragungen, Inbetriebnahmen, Engineering und F&E-Umgebungen.
12G-SDI Physical Layer Analyse & Belastung
Der QxP bietet eine 12G/6G/3G/HD-SDI Physical-Layer-Analyseoption, einschließlich Real-Time-Eye-Technologie zur sofortigen Hervorhebung von SMPTE-Konformitätsproblemen, einschließlich Augenamplitude, Übergangszeiten und Überschwingen. Das SDI-STRESS-Toolset bietet sowohl Shorth Mean/Mode mit einem Histogramm-Overlay als auch die Untersuchung der Eye-Amplitude. Die PRBS-Generierung und -Analyse von PRBS-7, 9, 15, 23, 31 ermöglicht die deterministische Messung der Bitfehlerraten der Verbindung.
25G-IP/10G-SDI Audio- und Videoerzeugung und -analyse
Generieren und analysieren Sie ein umfassendes Set von SDR/HDR, YCbCr/RGB, HD/3G/6G/12G SDI und HD/3G/6G/UHD/EUHD IP Formaten. Der QxP kann gleichzeitig 1x ST 2110-20 Video, 4x ST 2110-30/31 Audio mit bis zu 80ch und ST 2110-40 ANC ST 2022-7 Flow-Paare generieren und analysieren und die GUI als Flow bereitstellen (1 x ST 2110-20 und 1 x 2110-30/31 mit 2022-7). Das SDI-Pattern-Set bietet bis zu 32 eingebettete Audiokanäle pro Link oder Subfield (bis zu 128 Kanäle auf 12G-Schnittstellen) und zentrale Vollbild-SDI-Pathologie-SDI-Stress-Patterns sowie die Möglichkeit, eine Kombination aus SDI-Stress- und konventionellen Generator-Patterns bis zum Vollbild zu definieren.
AMWA NMOS-Werkzeugsatz
Eine Reihe von AMWA NMOS-Tools, die Flexibilität bei der Integration mit einem NMOS-Controller bieten und die Netzwerktopologie verbinden. Unterstützte Protokolle: IS-04 v1.0, 1.1, 1.2, 1.3 IS-05 1.02, 1.1 und IS-09 PTP Domain. Bereitstellung von In-Band- und Out-of-Band-Steuerungstopologien mit manuellem, mDNS, DNS-SD und DHCP. Sender und Empfänger können unabhängig voneinander als einzelne oder doppelte NMOS-Endpunkte konfiguriert werden.
Analyse- und Überwachungsinstrumentarium
Bildansicht, Wellenform, Vektorskop, 32-Kanal-Audiomessung, Erkennung von Dolby-Formaten, ANC-Status und Nutzlast, Bildschirmanzeige von OP47 und CEA-608 in 708 Untertiteln und Ancillary Time Code (ATC) sowie erweiterte Steuerung und Protokollierung gehören zum Standardausstattung.
DOLBY® E Decoder & Metadaten-Analysator
Die Option Dolby E Decoder and Metadata Analyzer bietet eine klare und zugängliche Ansicht der Dolby E-Metadaten in einem ausgewählten Dolby E- oder ED2-Audiostrom. Außerdem können Sie damit das korrekte Timing der Dolby E-Pakete im Audiosignal in einer SDI- oder ST 2022-6-Sendekette überprüfen. Sie können überprüfen, ob Dolby E korrekt erzeugt und von Netzwerkgeräten wie Routern, Switchern, Satellitenverbindungen usw. transparent übertragen wird.
Benutzerdefiniertes Instrumentenlayout
Das QxP bietet eine externe Medienanalyse für HD/3G-Umgebungen von Rundfunkbetreibern über HDMI mit einem flexiblen, benutzerdefinierten Gerätelayout, das bis zu 16 Fenster gleichzeitig anzeigt, und der Möglichkeit, schnell zwischen maßgeschneiderten Layouts für verschiedene Betriebsaufgaben mit Benutzervoreinstellungen zu wechseln. Mehrere Display-Layouts können als Voreinstellungen gespeichert werden. Dadurch können Benutzer maßgeschneiderte Layouts für verschiedene Betriebsaufgaben speichern; dies ist nützlich, um schnell zwischen verschiedenen Bildschirmlayouts zu wechseln, z. B. für Audio, HDR oder IP-Fokus.
WERKZEUGE
Video- und Audioüberwachungs- und Analyse-Toolset
[Standardmäßig enthalten]
Bildanzeige
-
- Mit der Wellenform- und Datenansicht verknüpfte Cursors
- Aktion, Grafiken und benutzerdefinierbare benutzerdefinierte Sicherheitsbereiche
- Anzeige in 1/16, 1/4 oder voller Größe
Hilfsdaten-Dekodierung
- Closed Captions OP47, CEA-608 in 708
- Primäres Closed-Caption-Dekodierbildfenster
- ANC-Timecode mit OSD
- Datum, V-Chip, AFD und Eingangsname
- SCTE 104 Anzeige und Protokollierung
Analysator: Bild kopieren
- Sekundäre Closed-Caption-Dekodierung: Überwachen Sie die Untertitel 608/708 in einer zweiten Sprache oder vergleichen Sie verschiedene sichere Bildschirmbereiche
- Unabhängige Verwaltung von Overlay-Elementen, einschließlich Closed Captions, Picture Safe Areas, V-Chip, AFD, SCTE 104, Image Center Crosshairs
Analysator: Wellenform
- Parademodi YCbCr, YGBR und GBR
- Cursor mit Bild- und Datenansicht verknüpft
- Einzeiliger Modus in Verbindung mit dem Bildcursor
- Konfigurierbare H- und V-Gitter
- Benutzer-Markierungen
- Overlay, Stacked, Parade, Single line, H & V Mag, Helligkeit, Persistenz und Monochrom-Steuerung
- 12-Bit-Verarbeitung
Analysator: Vektorskop
- 75% und 100% Ziele für die Formate ITU-R Rec. 709, Rec. 2020 und HDR
- Benutzerdefinierte 'Benutzermarkierungen', die mit Waveform verknüpft sind
- Zentrieren auf Ziel oder benutzerdefinierte Markierungen
- 0,5x bis 4x Mag, Zentrum auf gewähltes Ziel
- Einzeiliger Modus in Verbindung mit dem Bildcursor
- Tooltip-Anzeige des Cb-, Cr- und Farbtonwinkels
- IQ-Achse ein/aus
- 12-Bit-Verarbeitung
Analysator: Audio-Messgeräte
- Es können 2 Messfenster geöffnet werden, die jeweils einen Block von bis zu 16 Kanälen gleichzeitig überwachen, so dass insgesamt bis zu 32 Kanäle gemessen werden können
- 2110 Audiogruppenanzeige für bis zu 4 Ströme
- Ballistik: PPM-I, PPM-II, Vu, Vu-Fr, Schnell
- Skalen: dBFS, dBu -18, dBu -20, BBC, DIN45406, NordicN9
- Einstellbare Spitzenhaltezeiten: Aus, 0,1 s bis Inf
- Audio-Paar-Korrelationsmesser, numerischer Pegel
- Erkennung von Dolby E, ED2, DD, DD+, DE line pos
- Stereo/Mono-Audio-Vorschaubus
Audio-Status
- 32-Kanal-Anzeige von Audiotyp und Präsenz, PCM, Dolby DE, DD, DD+
- Dekodierte Kanalstatusinformationen für bis zu 128 Kanäle
- Klare Angabe nützlicher Audioparameter einschließlich CRCC, PCM/Daten, Abtastfrequenz, Wortlänge
- Kanal-Statusdatenansicht (Hex)
Überwachung der Lautstärke
- EBU R128 und ITU-R BT.1770
- Indikatoren für wahre Spitzen-, Bereichs-, Momentan-, Kurzzeit- und integrierte Lautheit
- Benutzerkontrolle von integrierten, momentanen und kurzfristigen Zielen
- Vom Benutzer einstellbare Alarmschwelle für den wahren Spitzenwert
- Lautheitsprotokollierung wird automatisch gespeichert
Analysator: ANC-Status
- Fenster SMPTE ST 291 VANC/HANC-Nebendatenanwesenheit/Status
- Gitterdarstellung - klare visuelle Übersicht, Anzeige von Vorhandensein/ Abwesenheit/Störung
- Listenansicht - ANC-Gesamtliste mit Standort- und Statusinformationen für Prüfsumme, Parität, DBN
- Link zum ANC-Inspektor
- Werkzeugspitze bietet einen Überblick über den ST 291 ANC-Typ
Ereignis-Logger
- SDI-Eingabe-Standard/Status
- SDI-Timing der physikalischen Schicht und Ausrichtungsjitter
- Rest-API-Anforderungen
- IP-Tx-, IP-Rx-, Flow- und SFP-Aufzeichnungen
- Referenz-Sperre
- Vorhandensein eines Audio-Eingangs
REST-API
-
- Sie Qx können über ein Netzwerk über eine REST-API ferngesteuert werden.
- Integrierte Steuerung, Überwachung und automatisierte Herstellertests
VNC
- Die Schnittstelle verwendet VNC-Technologie, um 16 simultane skalierbare Instrumentenfenster über ein entferntes Netzwerk bereitzustellen
ST 2110 und ST 2022-6 Überwachung
[Standardmäßig enthalten]
SFP-IP-Netzwerk
- Berichterstattung über das Vorhandensein von SFPs, SFP MAC- und IP-Adressen (IP-Adresse der Flussquelle) und Schnittstellenstatus
- Tx- und Rx-Paketzähler zur Anzeige der Verkehrsaktivität
- Benutzerkonfiguration von SFP-IP-Adressen, Masken und Gateway-Adressen
SFP-Informationen
- SFP-Statusinformationen zur Überwachung der physischen Netzwerkverbindung
- Angabe von SFP-Anbieter und Lasereigenschaften
- RX- und TX-Leistung zur Fehlersuche bei Glasfaserkonnektivität
IP-Empfang
- Berichterstattung über die dem Empfänger zur Verfügung stehenden IP-Ströme und Benutzerauswahl der erforderlichen Ströme
- Anzeige von Qx Sperrstatus, Protokoll, Src- und Dst-IP- und Port-Nummern, SSRC, Paketzählungen, Sequenz, Nutzlast- und CRC-Fehler
- Konfiguration von Multicast-Ziel-IP-Adressen und nachfolgende Multicast-Join-Anfragen
2110: 2 Hafen PTP
- Kontrolle der PTP-Domäne und des Kommunikationsmodus (Multicast, Hybrid ohne Verhandlung)
- Anzeige des Sperrstatus
- Grandmaster-Informationen einschließlich Master-ID und Zeitquelle
- Anzeige der geschätzten Frequenz- und Phasenverriegelungs-Offsets
- Anzeige von ein- oder zweistufigem Verkehr
- 2 unabhängige PTP-Folger
2110: 2022-7 Stand
- Hinweis auf die Gesundheit von ST 2022-7 nahtloser Schutz
- Warnung vor ST 2022-7 Fluss-Paar-Fehlanpassung
- Warnungen vor Fehlern bei Strömen und Fehlern bei rekonstruierter Ausgabe und Fehlerraten/Sekunde
- Relatives Maß des Pfad-Differentials der Flüsse auf SFPB (Blaues Netzwerk) relativ zum SFPA (Gelbes Netzwerk)
- Markierungen der Klassen A, B, C, D
2110: IP-Fluss-Latenzzeit
- Anzeige der Medien-Latenzzeit
- Relatives Timing von Audio- und ANC-Flüssen mit Video
- Angabe der Beziehung der zugrundeliegenden Medien zum PTP
- Externe analoge Referenzzeitmessung wrt PTP
2110: Format-Einrichtung
- Benutzerkonfigurierbare Zuweisung von ST 2110-Paket-IDs
- Benutzerkonfigurierbare Videoformatparameter für ST 2110-20-Flüsse
- Benutzerkonfigurierbare Audioformat-Parameter für ST 2110-30-Flüsse umfassen Paketzeit und Kanalanzahl
- Automatische Erkennung von Audioformat, Kanalzahl und Paketzeit
AMWA NMOS
[Standardmäßig enthalten]
NMOS-Empfängerstatus
- Qx/QxL/QxP auf einen Blick Überblick über den Status der Receiver Master Enable, RTP Enables und SDP-Records für jede Medienschnittstelle
- Verfügbar in der 1/16-Ansicht - umschaltbar mit der SDP-Ansicht
- Anzeige von Master, RTP und SDP aller Empfängerströme
NMOS-Empfänger SDP
- Qx/QxL/QxP Anzeige des aktiven Empfänger-SDP-Datensatzes
- Benutzerdefinierbare farbliche Hervorhebung für bessere Lesbarkeit
- Display passt sich an NMOS-Dual- oder Single-Empfänger-Konfiguration an (Dual dargestellt)
NMOS-Empfänger IS-05
- Qx/QxL/QxP Anzeige der Parameter des aktiven Empfängers IS-05
- Individuelle Registerkarten für die Anzeige der IS-05-Parameter für jeden Empfängerstrom
- Menschenlesbare Baumansicht des IS-05 JSON mit Expandieren/Kollabieren für schnelle Navigation
- Display passt sich an NMOS-Dual- oder Single-Empfänger-Konfiguration an (Dual dargestellt)
NMOS Senderstatus
- QxL/QxP, Übersicht über den Status der Sender Master Enable, RTP Enables und SDP-Records für jede Medienschnittstelle auf einen Blick
- Verfügbar in der 1/16-Ansicht - umschaltbar mit der SDP-Ansicht
- Anzeige von Master, RTP und SDP aller Generatorströme
- Anzeige des Master-, RTP- und SDP-Status aller Monitor-GUI-Schnittstellenströme
NMOS Sender SDP
- QxL/QxP Anzeige des aktiven Absender-SDP-Datensatzes
- Benutzerdefinierbare farbliche Hervorhebung für bessere Lesbarkeit
- Display passt sich an NMOS-Dual- oder Single-Empfänger-Konfiguration an (Single abgebildet)
NMOS-Sender IS-05
- Qx/QxL/QxP Anzeige der Parameter des aktiven Senders IS-05
- Individuelle Registerkarten für die Anzeige der IS-05-Parameter für jeden Generator und GUI-Senderströme
- Menschenlesbare Baumansicht des IS-05 JSON mit Expandieren/Kollabieren für schnelle Navigation
- Display passt sich an NMOS-Dual- oder Single-Empfänger-Konfiguration an (Single abgebildet)
NMOS-Einstellung
- Manuelle, mDNS- oder DNS-SD-Ermittlung des Registers mit DHCP
- Statusmeldung der Registrierung und der DNS-Domäne
- Unabhängige Konfiguration von Sender und Empfänger als einzelne oder doppelte NMOS-Endpunkte
- NMOS-Knoten Aktivieren/Deaktivieren
- IS-09 PTP-Domäne Aktivieren/Deaktivieren
2110 Format-Unterstützung
- Vergleich der Einstellungen für automatische Erkennung, SDP und manuelles Format auf einen Blick
- Benutzerkonfigurierbare Videoformatparameter für ST 2110-20-Flüsse
- Benutzerkonfigurierbare Audioformat-Parameter für ST 2110-30/31-Flüsse, einschließlich Paketzeit und Kanalanzahl
- Automatische Erkennung von Audioformat, Kanalzahl und Paketzeit
E/A- und Referenzkonfiguration
[Standardmäßig enthalten]
SDI-Video-Timing und Systemreferenz
- Messung des Timings von Eingaben gegen Referenz
- Angabe von Referenzzustand und Stabilität
- Angabe des relativen Co-Timings der Eingangs-SDI-Kanäle
- Grafische und numerische Anzeige
System IO
- Zeigt den Status der Signaleingänge und -ausgänge, externe Referenz, Kabellänge und Steckerdetails
- SDI-Modus: Wählen Sie BNC- oder SFP-E/A, Kabeltyp, Durchschleifen und Generator-Kopierausgänge
- IP-Modus: Aktive IP SFP-Empfangseingänge und Sendeausgänge werden angezeigt
AES IO-Konfiguration
- 4 vielseitige bidirektionale unsymmetrische AES-Schnittstellen
- Audiometer-Überwachungspaar, oder Generator-Audioausgänge oder ein AES-Eingang
- Audiokonvertierung von SDI-Eingang zu AES-Ausgang für PCM- und Dolby-codiertes Audio
- AES-Eingangssignale können zu anderen AES-Ausgängen geleitet werden, die einen Einzelschleifenausgang oder bis zu 3 Kopierausgänge bieten
Analysator: Vid. Standard
- Anzeige der erkannten SMPTE S352 Payload-ID für jeden SDI-Link und Subframe
- Manuelle Überschreibung der S352-ID
- Auswahl des SMPTE-Videoformats
- Anzeige von S352-Fehlern
CRC-Analyse
- Prüfung auf CRC-Fehler bei Y, C und ANC
- Berichterstattung über die Anzahl von SDI-Eingangsfehlern, die letzte Fehlerzeit, die Gesamtanalysezeit und die Fehlerraten
- Erkennen von aktiven Bildänderungen und Anzeigen der aktiven Bild-CRC, um alle Änderungen des erwarteten aktiven Bild-CRC-Werts zu beobachten
- CRC-Maskierungssteuerung der SDI-Schaltlinie für die SMPTE RP168-Konformitätsprüfung
Statistiken - SDI In
- Angabe der Kabellänge
- Angabe von Datenrate und Taktteiler
- Berichterstattung über die aktive und gesamte Pixel- und Linienanzahl
- Y und C Nutzlast-ID
Datenansichtsanalysator mit ANC-Inspektor
[Standardmäßig enthalten]
Analysator: Daten-Ansicht
- Ermöglicht die Analyse komplexer Fehler
- Detaillierte Ansicht der Datenwörter im SDI-Stream mit Tooltip-Hinweis
- Navigationsfunktion für schnellen Zugriff auf eine gewünschte Zeile, ein Pixel oder ein TRS-Wort
- Farbcodierung zur Erleichterung der Identifizierung
- Cursor mit Bild und Wellenform verknüpft
ANC-Inspektor
- Zusätzlicher Datenpaket-Analysator
- Link vom ANC-Status-Fenster
- Benutzerdefinierte DID/SDID-Fenstersuche
- Trigger bei Fehler, Einzelschuss, kontinuierlich
- ANC-Paketerfassung mit Hex-Ansicht
- Ansicht der ANC-Paketdecodierung
Fernsteuerung
[Standardmäßig enthalten]
noVNC
- Browser-Fernzugriff mit noVNC-Technologie zur Bereitstellung von 16 skalierbaren Instrumenten gleichzeitig über ein entferntes Netzwerk
REST-API
- Qx/QxL/QxP kann über eine REST API über ein Netzwerk ferngesteuert werden
- Integrierte Steuerung, Überwachung und automatisierte Herstellertests
Ereignis-Logger
- SDI-Eingabe-Standard/Status
- SDI-Timing der physikalischen Schicht und Ausrichtungsjitter
- Rest-API-Anforderungen
- IP-Tx-, IP-Rx-, Flow- und SFP-Aufzeichnungen
- Referenz-Sperre
- Vorhandensein eines Audio-Eingangs
LLDP
- Identifizieren Sie den Anschluss und das Gerät, an das die Schnittstellen Qx/QxL/QxP angeschlossen sind.
- Beschränken der über LLDP übermittelten Informationen für IT-Sicherheitszwecke
- Auch in den Bootmodi ST 2110 und ST 2022-6 erhältlich
MGMT-Schnittstelle konfigurieren
- Manueller oder dynamischer Adressierungsmodus
- mDNS und DNS
- Wählen Sie Standard-Gateway aus Medien- oder Verwaltungsschnittstellen
- Kontrolle des Zugriffs auf REST API und VNC
USB-Dateimanager
- Kopieren von Voreinstellungen, Geräteprotokollen, Screenshots und Benutzer-TIFF-Bildern auf und von einem USB-Speicherstick
- Ausgewählte Dateien löschen
Audio- und Video-Erzeugung
[PHQXPO-GEN]
2110 Video/ANC-Erzeugung (nurQxL/QxP )
- 2110: Generierung von ST 2110/2022-7 Prüfsignalen als flow
- 2110: Monitor (GUI) als Fenster
- 2110-20: 2K/HD, 4K/UHD-Videogenerator (422/444, YCbCr/RBG, 10/12-bit)
- 2110-40: 1 x ANC flow-Generator
- Timecode Generator ATC_LTC, ATC_VITC, verriegelt auf PTP oder Local Time mit Jam Sync und Drop Frame, VITC1/2 Reverse und Signalisierung von SDI Line number und H Offset
- Import von TIFF-Bildern
- Bouncing Box Muster Bewegung
- ST 2110-20 eUHD 47.95-60p RGB YCbCr 444 Formate [PHQXO-EUHD]
2110 Audio-Erzeugung (nurQxL/QxP )
- 2110: Erzeugen von bis zu vier ST 2110/2022-7-Audio-flows
- 2110-30/31: Bis zu:
- 80 Audiokanäle 2110-30 bei 125μs
- 60 Audiokanäle 2110-31 bei 125μs
- 10 Audiokanäle 2110-30 bei 1ms
- 7 Audiokanäle 2110-31 bei 1ms
SDI-Video-Erzeugung
- 12G/6G/3G/1.5G 4K/UHD- und 2K/HD-SDI-Signalerzeugung
- Unterstützung für Single-, Dual-, Quad-Link-SDI-Formate. Quadratische Teilung, 2SI, Level A & B
- 422, 444, 4224 und 4444, YCbCr- und RGB-Formate, 10/12 Bit
- Bewegte Testmuster (Bouncing Box)
- TIFF-Bilder importieren/anzeigen
SDI-Audio-Erzeugung
- Wahlweise feste Töne oder Chromatc-Skala - zur Unterstützung der Kanalidentifikation
- Wahl zwischen festen oder Rampenniveaus - als Hilfe bei der Kanalidentifizierung
- Benutzerdefinierte Konfiguration der Anzahl aktiver Audiogruppen und -kanäle
- Master-Verstärkungsregelung
- ST 2022-6: 32-Kanal-Audio-Generierung kann in allen Subframes repliziert werden und bietet insgesamt bis zu 128 Kanäle
SDI Pathologische Erzeugung
- Konventionelle pathologische SDI-Stressmuster, Eq, PLL und CheckField
- Neu vorgeschlagenes kombiniertes pathologisches Stressmuster der SMPTE: Äquivalent + PLL + Farbbalken + Uhr
- Definieren Sie eine prozentuale Kombination von pathologischen und konventionellen SMPTE- oder SDI-Mustern bis zum Vollbild
SDI-Generator-Status
- Bestätigt die generierte Videonorm und die Details des Testbildes
- BNC-Ausgang, SFP-Ausgang und Sub-Image/Vollbild-Mapping-Informationen
- Details zu Videoreferenz, Ausgangsoffsetabgleich und Jitter Insertion (mit optionalem SDI-STRESS Toolkit)
IP-Übertragung - Tx-Status
- Statusübersicht aller gekapselten und übertragenen Ströme auf einen Blick
- Übertragen Sie gleichzeitig zwei verschiedene Arten von Flows vom Gerät: Generator Flows und Monitor (GUI) Flows
- Zeigt eine Zusammenfassung des aktuellen Status aller ausgewählten Generator-/Monitor-Video-, Audio- und Hilfsströme an, die übertragen werden
- Auf dieser Registerkarte erhalten Sie einen Überblick über alle aktiv vom Gerät übertragenen Datenströme, die aktive PTP-Referenz und die von den einzelnen Datenströmen genutzte Bandbreite sowie die auf jeder Schnittstelle genutzte Gesamtbandbreite.
- Zeigt die aktuellen Informationen über die Testmuster VID, AUD, ANC und Monitor VID und AUD Flüsse
IP-Übertragung - VID, AUD1-2, AUD3-4, ANC, MON Status
- Auf der Registerkarte VID werden die aktiven Einstellungen für den Videogenerator angezeigt: Protokoll, Schnittstelle, Videoquelle, Paketlesezeitplan, Packing Mode, TR Offset
- Die Registerkarten AUD1-2, AUD3-4 zeigen die aktiven Einstellungen für die übertragenen Audioflüsse: Protokoll, Paketzeit, Kanäle, Audioquelle
- Auf der Registerkarte ANC werden die aktiven Einstellungen für die Videogeneratorströme angezeigt: Protokoll, Schnittstelle, Packet Packing, Keep Alive, Timecode, TR Offset
- Auf der Registerkarte MON werden die aktiven Einstellungen für die Übertragung der Monitorströme angezeigt: Protokoll, Schnittstelle, Videoquelle, Zeitplan für das Lesen von Paketen, Audioquelle, Paketzeit, Kanäle,
Übertragung Konfiguration
- Liste der verfügbaren Bewegungen in einer erweiterbaren Liste
- Jeder minimierte Fluss bietet eine einzeilige Zusammenfassung der aktuellen Einstellungen zur Information
- Konfigurieren Sie die Generatorflüsse VID, AUD1, AUD2, AUD3, AUD4
- Konfigurieren Sie die Monitorströme VID MON, AUD MON
- 2110-20: Gapped/Linear Packet Read Schedule, BPM/GPM Packing Mode
- SDI/Egress Time Stamp, Benutzersteuerung des TR-Offsets
- 2110-40 ANC, Keep Alive und ATC-LTC oder ATC-VITC Zeitcode mit PTP oder lokaler Zeit gesperrt
Analyzer - Video Standard
- Anzeige der erkannten SMPTE S352 Payload-ID für jeden SDI-Link und Subframe
- Manuelle Überschreibung der S352-ID
- Auswahl des SMPTE-Videoformats
- Anzeige von S352-Fehlern
- Qx, QxL-01, QxL-01E Nur
CRC-Analyse
- Prüfung auf CRC-Fehler bei Y, C und ANC
- Berichterstattung über die Anzahl von SDI-Eingangsfehlern, die letzte Fehlerzeit, die Gesamtanalysezeit und die Fehlerraten
- Erkennen von aktiven Bildänderungen und Anzeigen der aktiven Bild-CRC, um alle Änderungen des erwarteten aktiven Bild-CRC-Werts zu beobachten
- CRC-Maskierungssteuerung der SDI-Schaltlinie für die SMPTE RP168-Konformitätsprüfung
Statistiken - SDI In
- Angabe der Kabellänge
- Angabe von Datenrate und Taktteiler
- Berichterstattung über die aktive und gesamte Pixel- und Linienanzahl
- Y und C Nutzlast-ID
Überwachung der Lautstärke
- EBU R128 und ITU-R BT.1770
- Indikatoren für wahre Spitzen-, Bereichs-, Momentan-, Kurzzeit- und integrierte Lautheit
- Benutzerkontrolle von integrierten, momentanen und kurzfristigen Zielen
- Vom Benutzer einstellbare Alarmschwelle für den wahren Spitzenwert
- Lautheitsprotokollierung wird automatisch gespeichert *Nächstes Software-Release
Analyzer - Hilfskraftstatus
- Fenster SMPTE ST 291 VANC/HANC-Nebendatenanwesenheit/Status
- Gitterdarstellung - klare visuelle Übersicht, Anzeige von Vorhandensein/ Abwesenheit/Störung
- Listenansicht - ANC-Gesamtliste mit Standort- und Statusinformationen für Prüfsumme, Parität, DBN
- Link zum ANC-Inspektor
- Werkzeugspitze bietet einen Überblick über den ST 291 ANC-Typ
Ereignis-Logger
- SDI-Eingabe-Standard/Status
- SDI-Timing der physikalischen Schicht und Ausrichtungsjitter
- Rest-API-Anforderungen
- IP-Tx-, IP-Rx-, Flow- und SFP-Aufzeichnungen
- Referenz-Sperre
- Vorhandensein eines Audio-Eingangs
4K/UHD ST 2110 Erweiterte Formatunterstützung
[PHQXPO-EUHD]
Unterstützung des EUHD-Formats
- Analyse von 2110-20 Flüssen bei UHD/4K 444 (RGB/YCbCr) 8/10/12 bit 47.95P-60P
- 4K60P RGB:12 Mittlere Bandbreite ca. 20Gbps (entspricht einer Spitzenbandbreite von ca. 21Gbps für einen Gapped Flow)
Messung des IP-Netzwerkverkehrs
[PHQXPO-IP-MEAS]
Zeitplanung zwischen den Paketen
- Stream Health Reporting mit Histogramm zur Visualisierung der Verteilung der Ankunftszeiten zwischen den Paketen
- Gleichzeitige Meldung von ST 2022-7 Primär- und Sekundärstrom
- Paketzählungen (logarithmische oder lineare Skalen), die den Ankunftszeiten zugeordnet werden (μs)
- Einfache Diagnose von Staus mit maximalen, mittleren und minimalen Ankunftszeiten zwischen den Paketen
ST 2110-21
- ST 2110-21 Messung des Netzwerkkompatibilitätsmodells (Cinst) und des virtuellen Empfängerpuffermodells (VRX)
- Benutzerkontrolle der VRX-Puffer-Lese-Terminierung
- Benutzerkontrolle der Cinst-Puffer-Abflussrate
Fortgeschrittenes Media Timing - Video
- Zeit des ersten empfangenen Pakets eines Rahmens (Video-Timing)
- Pufferabstand des Empfängers gegenüber TRO-Standard
- RTP-Offset des Senders
Erweiterte Medienzeitsteuerung - Medienlatenz
- Numerische Anzeige von Mittelwert, Minimal- und Maximalwert der Latenzzeit
- Gemessene RTP-Takte/s, Zeitstempel/s und RTP-Takte/Zeitstempel-Intervall
- Numerische Anzeige der relativen Latenzmessung von Video zu Audio und ANC
Analyzer - Video Standard
- Anzeige der erkannten SMPTE S352 Payload-ID für jeden SDI-Link und Subframe
- Manuelle Überschreibung der S352-ID
- Auswahl des SMPTE-Videoformats
- Anzeige von S352-Fehlern
- Qx, QxL-01, QxL-01E Nur
10G/25G PCAP-Werkzeug
[PHQXPO-IP-PCAP]
25G PCAP Werkzeug
- Erfassung mit voller Leitungsrate bei 25 Gbps auf einer einzigen Schnittstelle, Back-to-Back-Pakete
- Erfassen von Daten auf einer oder beiden Medienschnittstellen gleichzeitig
- Benutzerkontrolle der Paket-Erfassungsgröße - z. B. vollständige Nutzlast oder nur Header mit Benutzerkontrolle der Paket-Erfassungsgröße (12-1518 Oktette)
- Manueller Start-Stopp, automatischer Start-Stopp zu einer bestimmten Zeit, Startverzögerung der Aufnahme
- Benutzerkontrollen für automatischen Stopp: Anzahl der Pakete, Dateigröße, Dauer
- Speichert auf USB-Stick mit der Option der Browser-Dateiübertragung vom Gerät
- 4GB PCAP max. Dateigröße auf QxL/QxP
12G-SDI Analyse der physikalischen Schicht
[PHQXP01E-3G]
SDI-Augenanalyse
- Real-Time Eye (RTE) zur Prüfung der SMPTE-Konformität mit Angabe des DC-Versatzes
- Automatische Messungen von: DC-Pegel, Amplitude, Anstiegs- und Abfallzeit, Anstiegs-/Abfallüberschwingen, visuelle Anzeige der Anstiegszeit
- Amplituden- und Zeit-Histogramme
- Einzelne oder mehrere Augen mit wählbarer Farbe, Heat-Map-Overlay und unendlicher Persistenz
- Jitter-Thermometer für Zeitmessung und Ausrichtung
- Benutzerdefinierbare Zeitmess-Cursor
SDI-Jitter-Analyse
- SMPTE-Jitter-Messungen in Echtzeit bis hinunter zu 10 Hz
- 10Hz, 100Hz, 1kHz, 1kHz, 10kHz, 100kHz Filter
- H, 2H, F, V Auslöser
- Persistenzkontrolle 'keine' bis 'unendlich'
- Unendliche Persistenz-Modi
- +/- 0,25 bis +/- 64 UI vertikale Skaleneinstellung
- Jitter-Amplituden-Histogramm
SDI-Belastungstests
[PHQXPO-SDI-STRESS erfordert PHQXP01E-3G]
Adv. Augenanalyse
- Vom Benutzer einstellbares Messfenster
- Augen-Zeit-Cursor (zwei)
- Vom Benutzer einstellbares Histogramm mit Fenster (blau)
- Augen-Zeit-Cursor-Messungen & Zeit-Delta
- Automatische Messung von Übergangszeiten und Übergangszeit-Delta
- Messungen in Blau aus dem vom Benutzer einstellbaren Messfenster
- Automatische Amplitudenmessung mit Modus oder kurzem Mittelwert
Adv. Generator-Werkzeuge
- Steuerung der Jitter-Einfügungsfrequenz und -amplitude
- SDI-Scrambler und Sync-Bit Einblendung ein/aus
- SDI-Bitfehler (BER) Einfügewerkzeug
- Steuerung der Amplitude des SDI-Treibers +/-15%
- Kontrolle von Vorbetonung, Anstiegs-/Abfallzeit
PRBS-Analysator
- Angabe der kumulativ empfangenen PRBS-Daten und des PRBS-Typs
- Erstellung von PRBS-7, 9, 15, 23, 31
- Gemeldete kumulative Fehler
- Berechnete Bitfehlerrate (BER)
Pathologischer Detektor
- Generatorstatusanzeige der Rate, mit der der Videomustergenerator pathologische SDI-Bedingungen erzeugt
- Hinweis auf pathologische PLL- und EQ-Raten/ Sekunde
- Erkennung auf jeder aktiven SDI-Verbindung
- Echtzeit-GPI-Ausgaben der pathologischen Erkennung für die Auslösung externer Geräte
Visualisierung und Analyse mit hohem Dynamikbereich (HDR)
[PHQXPO-HDR]
Falschfarben-Hervorhebung
- Programmierbare 'Heat Map' zur Hervorhebung von Luminanzzonen zur schnellen Identifizierung von Schatten, Haut- oder Mitteltönen oder Glanzlichtern
- 7 gleichzeitig programmierbare Farbüberlagerungsbänder
- Voreinstellungen für HDR- und SDR-Bereiche sowie benutzerdefinierte Einstellungen
Analysator: CIE-Diagramm
- CIE 1931 x,y-Anzeige
- Mit dem Bildcursor verknüpfter Einzelzeilenmodus
- Schwenken und Zoomen
- ITU-R BT. 709, BT. Überlagerungen der Skala 2020 und ST 2086
- Tooltip-Koordinaten-Anzeige
- Unterstützung für BT. 1886, BT. 2100 HLG und PQ, Sony S-Log3, SR Live
HDR-Wellenform
- Wellenform-HDR-Strichplatten mit Nits (Cd/m2)
- BT. 2408 diffuse weiße Markierungen
- Unterstützung für BT. 1886, BT. 2100 HLG und PQ, Sony S-Log3, SR Live
Dolby-Decoder und Metadaten-Analysator
(PHQXPO-DOLBY)
Dolby-Metadaten-Analysator
- Zeigt die Dolby-E-Metadaten an, die im ausgewählten Dolby-E- oder ED2-Audiostrom vorhanden sind.
- Ermöglicht die Überprüfung des korrekten Timings von eingebettetem Dolby E und ED2 in SDI- und 2022-6-Nutzdaten
- Überprüfen Sie, ob die Dolby-E-Metadaten für mehrere Programme korrekt erstellt wurden, indem Sie die leicht lesbare Metadatenanzeige verwenden
- Sie können den Dolby-Ton von einem der eingebetteten SDI-, 2022-6- oder 2110-Eingangspaare/-kanäle oder dem AES-Eingang abhören.
- Dolby Stream CRC-Fehlererkennung und -anzeige
Dolby-Erkennung in der Audiobewertung
- Zeigt 16 Audioanzeigen zusammen mit Spitzenpegelanzeigen und Anzeige der Korrelation von Audiopaaren an
- Dolby E, Dolby D und Dolby D+ Streams werden vom System erkannt, wobei das Vorhandensein von Dolby-Streams in blau angezeigt wird
- Bei einem SDI- oder 2022-6-Signal mit eingebettetem Dolby-E-Audio wird die Dolby-E-Timing-Zeilennummer auch unter dem Detektor angezeigt, entweder als absoluter Wert oder relativ zur idealen Zeilennummer, die für diesen Videostandard angegeben ist.
Dolby-Decoder-Messung und -Status
- Wenn der Dolby E-Decoder als Messquelle ausgewählt wird (2110-, SDI- oder 2022-6-Modus), ändert sich die Ansicht des Analysators, um die 8 Kanäle des dekodierten Dolby E-Audios sowie den Stereo-2.0-Downmix anzuzeigen
- Die Kennzeichnung des Messkanals wird automatisch aus den Metadaten des Dolby-Programms konfiguriert.
- Anzeige von Dolby E-Quelle, Leitungspositionierung (SDI, 2022-6), Dialogpegel und Downmix-Programmquelle
Paket-Intervall-Profil-Generator
[PHQXPO-IP-NGT erfordert PHQXPO-GEN]
2022-6: IP-Übertragung
- Konfiguration von Übertragungsfluss-Adressen, Port-Nummern und SSRC
- Jitter zwischen den Paketen auf dem ausgehenden Strom
- Gaußsche oder gleichmäßige Verteilung
- Flusssteuerung ein/aus
Erhalten Sie eine Live-Demo unserer Produkte
Sehen Sie unsere Produkte in Aktion und finden Sie heraus, wie sie für Ihre Organisation funktionieren können
Lassen Sie uns Ihre Produktdemo buchen...
Teilen Sie uns mit, an welchen Produkten Sie interessiert sind und welcher Tag für Sie am besten geeignet wäre. Wir werden uns dann mit Ihnen in Verbindung setzen und einen Termin für eine Vorführung mit einem unserer Experten vereinbaren.
SPEZIFIKATIONEN
| Unterstützte Formate | QxP 25G/12G |
| Kern-IP-Formate: 3G / HD / SD ST 2110-20/-30/-31/-40 / 2022-7, 2022-6 | Standard |
| ST 2110-30/-31 | Klasse C |
| ST 2110 UHD / 4K Formate | Software-Option |
| ST 2110 RGB UHD / 4K EUHD Formate | Software-Option |
| Kern-SDI-Formate: 3G / HD / SD | Werkseitige Option |
| 12G / 6G / 3G / 1.5G-SDI UHD 4K (Erfordert Kernformate) | Software-Option |
| Unterstützte Software-Optionen | |
| Audio/Video-Generator (SDI, ST 2022-6, ST 2110) | Software-Option |
| Augen- und Jitter-Toolset | Software-Option |
| UHD/4K-Aktualisierung | Software-Option |
| SDI-STRESS Test-Toolset | Software-Option |
| Datenansichtsanalysator mit ANC-Inspektor | Standard |
| HDR/WCG-Unterstützung | Software-Option |
| Dolby-E-Analyse | Software-Option |
| IP ST 2022-6 Decap, ST 2110-20/30/31/40 Decap mit ST 2022-7 und PTP | Standard |
| Toolset zur Messung des IP-Netzwerkverkehrs (ST 2110) | Software-Option |
| Tooslet zur Erzeugung von IP-Netzwerkverkehr (ST 2022-6) | Software-Option |
| IP-Netzverkehrserzeugung Tooslet (ST 2110) | Software-Option |
| PCAP | Software-Option |
| EUHD-Formate über 25G 2110-20 | Software-Option |
| SDI-Eingänge/Ausgänge | |
| 4 x SDI-Eingänge, SD/HD/3G, 75 Ohm BNC | Werkseitige Option |
| 2 x SFP+ MSA/Non-MSA-Käfige (unterstützt 12 Gbit/s Kupfer- oder Glasfaser-SDI-Schnittstellen) | Werkseitige Option |
| 4 x SDI-Ausgänge, SD/HD/3G, 75 Ohm BNC | Werkseitige Option |
| SDI I/O bis 6G/12G (erfordert werkseitige SDI-Option) | Werkseitige Option |
| RTE™ Real-Time Eye-Eingang (12G/6G/3G/HD/SD-SDI) x 1 (SDI-Eingang A) BNC |
Werkseitige Option |
| Ethernet-IP-Ein-/Ausgänge (akzeptiert generische SFPs) | |
| 2 x SFP28 10/25G-Käfige | Standard |
| 2 x QSFP28 10/25/40/50/100G-Käfige | Reserviert |
| Upgrade auf 25 GbE-Unterstützung | Software-Option |
| Audio-Eingänge/-Ausgänge | QxP 25G/12G |
| 4 x 75 Ohm AES wählbare I/O | 26-poliger HD D-Typ |
| 1 x analoger Stereo-Audioausgang | 26-poliger HD D-Typ |
| 8-Kanal 48 kHz PCM-Audio | HDMI und SDI Instrument aus |
| Benutzerschnittstelle | |
| HDMI-Geräteausgang, 1920 x 1080, 4:4:4 RGB, Typ A | HDMI 2.0b |
| SDI 3Gbit Instrumentenausgang, 1920 x 1080, 4:2:2 YCbCr | Mikro-BNC |
| Benutzeroberfläche Video/Audio | 2110-20 / 2110-30/-31 |
| Remote-Browser-GUI-Zugriff | noVNC |
| Referenz | |
| Sollwerteingang, Tri / B&B mit Cross-Lock | 75 Ohm Mikro-BNC |
| Vernetzung & Kontrolle | |
| 10/100/1000 BASE-T | RJ45 |
| 8 x bidirektionaler GPI (26-polige hochdichte 'D'-Buchse) | 26-poliger HD D-Typ |
| Audio-Überwachung | |
| Frontplatte Lautsprecher | Integral |
| Kopfhörerbuchse | ¼ Zoll-Buchse |
| Formfaktor | |
| Größe | 211x132x305 mm |
| Gewicht | 4,1 kg (Exkl. Batterie) |
| Elektrisch | |
| Leistungsaufnahme | 110 W typisch, 160 W maximal |
| IEC-Netzeingang (interne Stromversorgung) | 12 V nominal (10 bis 18 V) |
| 4 Pin XLR Stromanschluss | 90 bis 264 VAC, 120 W |
| V-Mount Batterieplatte | Werkseitige Option |
| G-Mount Batterieplatte | Werkseitige Option |
| Garantie | |
| Garantie (1 Jahr) | Standard |
| Erweiterte Garantie (3 - 5 Jahre) | Optional |
*Nächstes Software-Release
BESTELLUNG
| QxP Chassis (enthält PHQXO-IP-STND) | |
| PHQXP-V | QxP 3U SD/HD/2K 10GbE IP-Wellenform-Monitor/Analysator, V-Montage |
| PHQXP-G | 3U SD/HD/2K 10GbE IP-Wellenform-Monitor/Analysator, G-Mount |
| PHQXP01-3G-V | 3U SD/HD/2K 10GbE IP/SDI Waveform Monitor/Analyzer, V-Mount |
| PHQXP01-3G-G | 3U SD/HD/2K 10GbE IP/SDI Waveform Monitor/Analyzer, G-Mount |
| PHQXP01E-3G-V | 3U SD/HD/2K 10GbE IP/SDI Wellenform-Monitor/Analysator, Eye/Jitter, V-Mount |
| PHQXP01E-3G-G | 3U SD/HD/2K 10GbE IP/SDI Wellenform-Monitor/Analysator, Eye/Jitter, G-Mount |
| QxP Fahrgestell-Upgrade (Rückkehr zum Werk) | |
| PHQXPM-01 | QxP SDI I/O Rückführung auf Werkszustand (erforderlich PHQXP) |
| PHQXPM-01E | QxP SDI Eye/Jitter Rückkehr zur Werksaufrüstung (erfordert PHQXP01-3G) |
| QxP IP-Optionen | |
| PHQXPO-IP-25G | 25GbE-Mediennetzwerk (erfordert 2x PHSFP-25G-SR oder 2x PHSFP-25G-LR) |
| PHQXPO-IP-MEAS | IP-Messung 2110-21, PIT-Histogramme, Zeitmessung |
| PHQXPO-IP-PCAP | PCAP 2x25Gbps Line Rate Capture Tool, max. 4GB. |
| PHQXPO-IP-NGT | 2022-6 IP Netzwerkverkehr Generator Tool (erfordert PHQXPO-GEN) |
| PHSFP-10GE-SR | SFP+ 10GBASE-SR Ethernet MM 850nm 300m |
| PHSFP-10GE-LR | SFP+ 10GBASE-LR Ethernet SM 1310nm 10km |
| PHSFP-25GE-SR | SFP28 25GBASE-SR Ethernet MM 850nm 100m |
| PHSFP-25GE-LR | SFP28 25GBASE-LR Ethernet SM 1310nm 10km |
| QxP SDI/IP-Software-Optionen | |
| PHQXPO-DOLBY | Dolby E Decoder, Metadaten-Analysator, LtRt/LoRo-Downmix, Messverfahren |
| PHQXPO-GEN | SDI/IP AV-Testsignalgenerator (SDI erfordert PHQXP01-3G oder PHQXP01E-3G) |
| PHQXPO-UHD | 2K Erweitert + UHD/4K IP/SDI (SDI erfordert PHQXP01-3G oder PHQXP01E-3G) |
| PHQXPO-EUHD | Hinzufügen der Formate RGB, 12b, 444, 48-60Hz zum ST2110 (erfordert PHQXPO-UHD) |
| PHQXPO-HDR | HDR/WCG, CIE1931, HDR Heatmap (PQ, HLG, S-Log3, SR Live) |
| QxP SDI-Software-Optionen | |
| PHQXPO-SDI-STRESS | 12G-SDI-Stresstest-Toolset (Erforderlich PHQXP01E-3G, PHQXPO-UHD, PHQXPO-GEN) |
| PHSFP-RT12-1310 | SFP+ SM(10km) LC Nicht-MSA, Tx 1310nm, Rx 1260-1620nm 12G/6G/3G/HD/SD-SDI |
| QxP Einbausätze & Kabel | |
| PHQXC-1 | 12G-SDI-Testkabel 1m |
| PHQXK7 | 3U 19 Zoll Rackmount Kit (1x QxP Chassis)*** |
| PHQXK8 | 3U 19-Zoll-Rackmount-Kit (2x QxP Chassis)*** |
| PHQXK9 | QxP Tischset (verstellbare Füße und Griff)*** |
| Qx Erweiterte Garantie | |
| PHQXP-3YEAR | PHQXP Upgrade von 1 auf 3 Jahre Garantie (ausgenommen SFP) |
| PHQXP-5YEAR | PHQXP Upgrade von 1 auf 5 Jahre Garantie (ausgenommen SFP) |
| PHQXP01-3YEAR | PHQXP01 Upgrade von 1 auf 3 Jahre Garantie (ausgenommen SFP) |
| PHQXP01-5YEAR | PHQXP01 Upgrade von 1 auf 5 Jahre Garantie (ausgenommen SFP) |
| PHQXP01E-3YEAR | PHQXP01E Upgrade von 1 auf 3 Jahre Garantie (ausgenommen SFP) |
| PHQXP01E-5YEAR | PHQXP01E Upgrade von 1 auf 5 Jahre Garantie (ausgenommen SFP) |
*Nächstes Software-Release
**Ein Jahr Garantie ist standardmäßig enthalten
***Verfügbarkeit TBC
