QxP

Le portable QxL

25G ST 2110 et 12G-SDI avec alimentation par batterie*.

BROCHURE DE PRÉSENTATIONDÉMO EN DIRECT

Monitoring professionnel 12G SDI et 25G IP

"To Go"

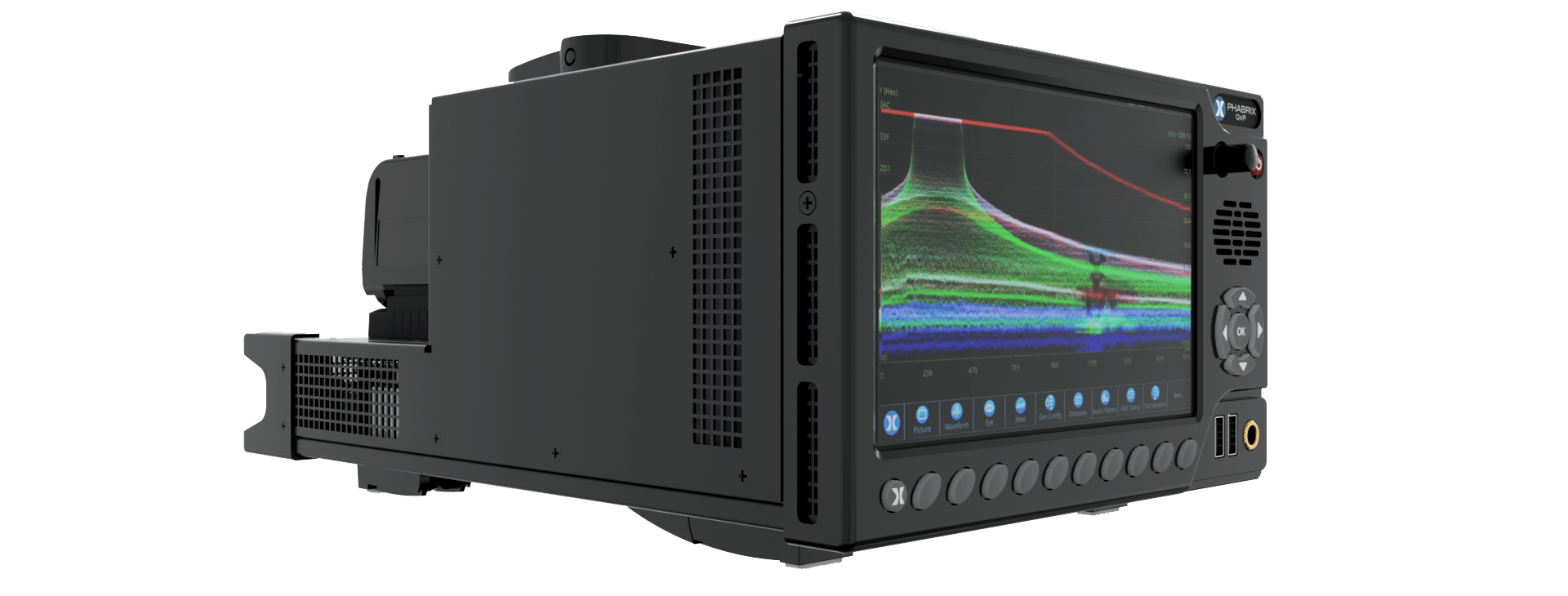

PHABRIX a le plaisir de présenter son premier exemple de moniteur de forme d'onde traditionnel, mais avec une petite touche d'originalité. Héritant de toutes les caractéristiques de pointe et de la flexibilité du Rasterizer QxL , le QxP est doté d'un écran LCD multitouch 3U intégré, d'une plaque de batterie intégrée V-Mount ou G-Mount, d'un bloc d'alimentation intégré et d'une entrée CC externe 12V. Vous disposez désormais d'une surveillance conforme aux normes 12G SDI et 25G ST 2110 dans un format portable utilisant des batteries de caméra standard*.

Avec ses formes d'onde de premier ordre, le QxP est aussi à l'aise sur le plateau que dans les productions SDR ou HDR, l'étalonnage, l'ombrage, ou les environnements QC, MCR, d'ingénierie et de R&D. L'utilisateur est libre d'utiliser l'écran intégré ou de brancher un moniteur HDMI externe et d'utiliser la disposition flexible des outils pour visualiser jusqu'à 16 instruments simultanément. Un riche ensemble d'options d'accès à distance, y compris NoVNC et l'interface utilisateur en tant que flux 2110-20, offre toute la flexibilité opérationnelle "sans tête" d'un rastériseur conventionnel.

Le site QxP comprend les normes SMPTE ST 2110, 2022-6 et une large gamme de formats en standard. Des mises à niveau sur site sont disponibles pour un riche ensemble d'options : UHD/4K, IP-MEAS, HDR, décodage Dolby E, capture PCAP, EUHD et génération étendue de signaux de test AV-ANC. Les options installées en usine fournissent des interfaces SDI ou l'analyse RTE™ en temps réel de l'œil et de la gigue SDI, avec une vue des données de qualité ingénierie et un ensemble d'outils SDI-STRESS avancés en option.

Pour les flux de travail IP en temps réel, le site QxP prend en charge la génération et l'analyse simultanées de charges utiles HD/3G/UHD/EUHD 2110 sur des interfaces génériques SFP28/25 GbE, avec la commutation de protection IP sans couture (SIPS) ST 2022-7 et des suiveurs PTP indépendants sur les deux ports média pour un fonctionnement en réseau média entièrement redondant - le tout avec AMWA NMOS IS-04 et IS-05.

Qu'il s'agisse de travailler en HD, UHD, SDR, HDR, SDI ou IP, en production conventionnelle ou à distance, le site QxP combine la configurabilité pour l'utilisateur et les outils avancés nécessaires pour une flexibilité opérationnelle totale lors de la transition vers des flux de travail de nouvelle génération.

*Piles non incluses

CARACTÉRISTIQUES PRINCIPALES

Instrument 3U avec 1920 x 1200 intégré,
Écran tactile LCD de 7 pouces

L'écran LCD multi-touch intégré de 7 pouces de QxPajoute une nouvelle couche de contrôle à la série Qx . En s'appuyant sur l'interface graphique innovante de la série Qx , les utilisateurs peuvent désormais configurer et surveiller tous les instruments dont ils ont besoin à partir de l'écran frontal, jusqu'à 16 instruments pouvant être configurés dans différentes tailles. Branchez un moniteur HDMI externe et vous aurez la même expérience que si vous utilisiez le QxP comme un rasterizer conventionnel.

Surveillance des tests et mesures de formes d'onde de premier ordre

Le QxP est équipé de la nouvelle fonction de surveillance de forme d'onde de PHABRIXqui permet de fournir des traces de haute qualité pour les sources SDR et HDR. Si l'on ajoute à cela la charte CIE, la carte thermique/la mise en évidence des fausses couleurs, le vecteurscope et la prise en charge de la génération et de l'analyse d'une large gamme de formats SDR et HDR dans les formats SDI et ST 2110, le QxP est tout aussi à l'aise dans les environnements critiques de Qc, MCR, étalonnage et ombrage.

Plaque de batterie V-mount/G-mount pour batterie externe et fonctionnement portable

Le QxP est le premier moniteur, générateur et analyseur de forme d'onde combiné 12G-SDI, 25G-ST 2110, portable au monde, avec prise en charge de l'alimentation secteur et de l'alimentation CC externe. Il est livré en standard avec une plaque de batterie à montage V ou G, permettant à l'unité d'être alimentée par une batterie de caméra externe. Le site QxP est donc parfaitement adapté à la production sur site, à la diffusion externe, à la mise en service, à l'ingénierie et aux environnements de recherche et développement.

Analyse et stress de la couche physique 12G-SDI

Le site QxP offre une option d'analyse de la couche physique 12G/6G/3G/HD-SDI, y compris la technologie Real-Time Eye pour mettre instantanément en évidence tout problème de conformité SMPTE, notamment l'amplitude de l'œil, les temps de transition et le dépassement. L'ensemble d'outils SDI-STRESS fournit à la fois la moyenne et le mode court, avec une superposition d'histogrammes et une exploration de l'amplitude de l'œil. La génération de PRBS et l'analyse des PRBS-7, 9, 15, 23 et 31 permettent de mesurer de manière déterministe les taux d'erreur de bit des liaisons.

Génération et analyse audio et vidéo 25G-IP/10G-SDI

Générer et analyser un ensemble complet de formats SDR/HDR, YCbCr/RGB, HD/3G/6G/12G SDI et HD/3G/6G/UHD/EUHD IP. Le site QxP peut générer et analyser simultanément 1x ST 2110-20 vidéo, 4x ST 2110-30/31 audio avec jusqu'à 80ch et ST 2110-40 ANC ST 2022-7 paires de flux et fournir l'interface graphique sous forme de flux (1 x ST 2110-20 et 1 x 2110-30/31 avec 2022-7). Le jeu de modèles SDI offre jusqu'à 32 canaux d'audio intégrés par liaison ou sous-champ (jusqu'à 128 canaux sur les interfaces 12G) et des modèles de stress SDI pathologique plein écran de base, tout en permettant à l'utilisateur de définir une combinaison de stress SDI et de modèles de générateur conventionnels jusqu'au plein écran.

Outil NMOS de l'AMWA

Une suite d'outils AMWA NMOS qui offrent une flexibilité lors de l'intégration avec un contrôleur NMOS et associent la topologie du réseau. Protocoles pris en charge : IS-04 v1.0, 1.1, 1.2, 1.3 IS-05 1.02, 1.1 et IS-09 domaine PTP. Fourniture de topologies de contrôle en bande et hors bande avec manuel, mDNS, DNS-SD et DHCP. Les émetteurs et les récepteurs peuvent être configurés indépendamment comme des points d'extrémité NMOS simples ou doubles.

Outils d'analyse et de surveillance

L'affichage des images, la forme d'onde, le vectorscope, la mesure audio sur 32 canaux, la détection des formats Dolby, l'état ANC et la charge utile, l'affichage à l'écran de l'OP47 et du CEA-608 en 708 sous-titres codés et ATC (Ancillary Time Code), ainsi que le contrôle et l'enregistrement avancés sont tous fournis en standard.

Décodeur DOLBY® E et analyseur de métadonnées

L'option Décodeur Dolby E et analyseur de métadonnées offre une vue claire et accessible des métadonnées Dolby E présentes dans un flux audio Dolby E ou ED2 sélectionné. Elle vous permet également de vérifier le timing correct des paquets Dolby E dans le signal audio d'une chaîne de diffusion SDI ou ST 2022-6. Vous pouvez vérifier si le Dolby E est créé correctement et transféré de manière transparente par les équipements de réseau tels que les routeurs, les commutateurs, les liaisons satellites, etc.

Disposition des instruments définie par l'utilisateur

D'emblée, QxP offre une analyse externe des médias pour les environnements HD/3G des opérateurs de radiodiffusion via HDMI, avec une disposition flexible de l'instrument définie par l'utilisateur affichant jusqu'à 16 fenêtres simultanées, et la possibilité de changer rapidement de disposition pour différentes tâches opérationnelles grâce à des préréglages utilisateur. Plusieurs dispositions d'affichage peuvent être enregistrées en tant que préréglages. Cela permet aux utilisateurs d'enregistrer des dispositions sur mesure pour différentes tâches opérationnelles, ce qui est utile pour passer rapidement d'une disposition d'écran à une autre, par exemple pour l'audio, le HDR ou la mise au point IP.

OUTILS

Outil de surveillance et d'analyse vidéo et audio

[Inclus comme norme]

ST 2110 et ST 2022-6 Surveillance

[Inclus comme norme]

AMWA NMOS

[Inclus comme norme]

X

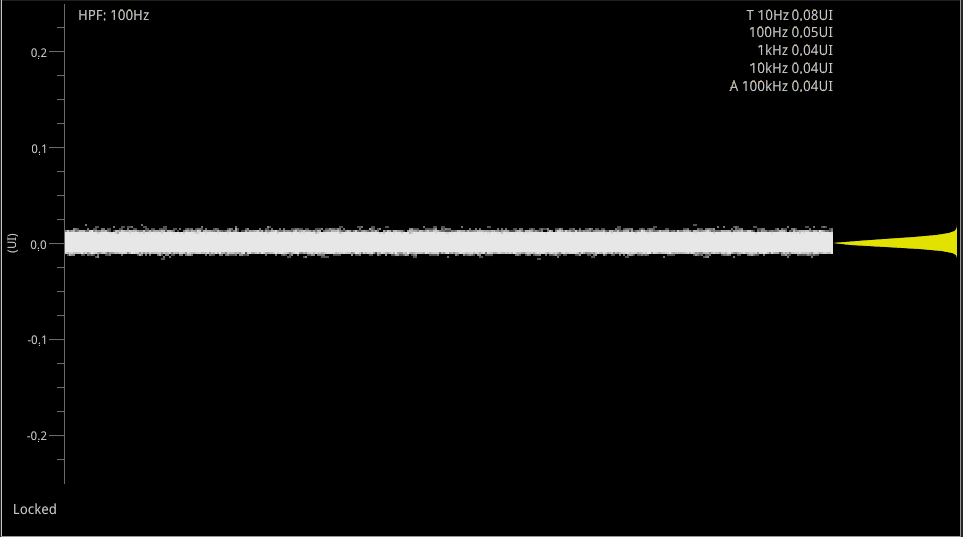

Analyse de la gigue des IDS
  • Mesures en temps réel de la gigue SMPTE jusqu'à 10Hz
  • Filtres 10Hz, 100Hz, 1kHz, 10kHz, 100kHz
  • H, 2H, F, V Déclencheur
  • Des modes de persistance infinis
  • +/- 0,25 à +/- 64 Ajustement de l'échelle verticale de l'assurance-chômage
  • Histogramme de l'amplitude de la gigue
X

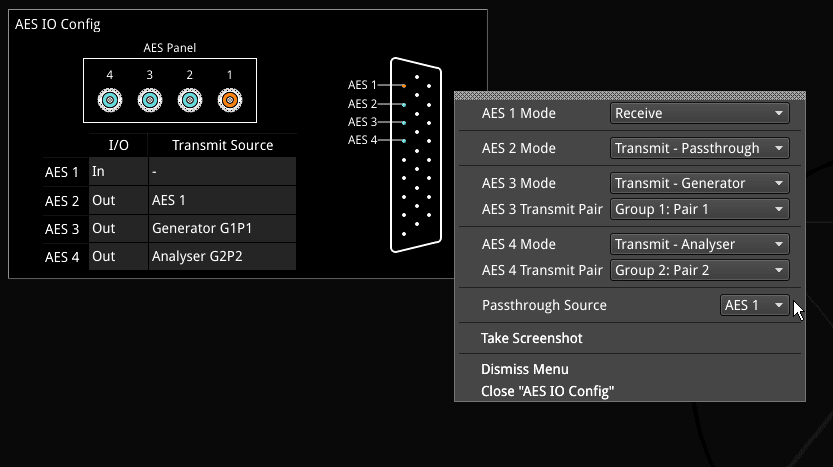

AES IO Config
  • 4 interfaces AES bidirectionnelles polyvalentes non équilibrées
  • Paire d'audio-mètres de surveillance, ou sorties audio de générateur ou une entrée AES
  • Entrée SDI vers AES Conversion audio de sortie pour l'audio codé PCM et Dolby
  • Les signaux d'entrée AES peuvent être acheminés vers d'autres sorties AES fournissant une seule sortie en boucle ou jusqu'à 3 sorties de copie
X
Analyseur - Standard vidéo
  • Affichage de l'ID de la charge utile SMPTE S352 détectée pour chaque liaison et sous-cadre SDI
  • Annulation manuelle du S352 ID
  • Sélection du format vidéo de la SMPTE
  • Indication des erreurs S352
  • Qx, QxL-01, QxL-01E uniquement
X
Analyse du CRC
  • Vérifiez les erreurs de CRC sur Y, C et ANC
  • Communication du nombre de défaillances de l'entrée SDI, du dernier temps de défaillance, du temps total d'analyse et des taux d'erreur
  • Détecter les changements d'image active et visualiser le CRC de l'image active pour observer les changements de la valeur attendue du CRC de l'image active
  • Contrôle de masquage CRC de la ligne de commutation SDI, pour la vérification de la conformité à la norme SMPTE RP168
X
Statistiques - IDS en
  • Indication de la longueur du câble
  • Indication du débit de données et du diviseur d'horloge
  • Déclaration du nombre de pixels et de lignes actifs et totaux
  • Identification des charges utiles Y et C
X
Contrôle de l'intensité sonore
  • UER R128 et UIT-R BT.1770
  • Indicateurs pour le véritable pic, la portée, le momentané, le court terme et l'intensité sonore intégrée
  • Contrôle par l'utilisateur des objectifs intégrés, momentanés et à court terme
  • Seuil d'alarme de pic réel réglable par l'utilisateur
  • Enregistrement automatique de l'intensité sonore
  • *Prochaine version du logiciel
X
Analyseur - Statut d'ancillaire
  • SMPTE ST 291 VANC/HANC fenêtre de présence/état des données auxiliaires
  • Vue quadrillée - aperçu visuel clair, indication de présence/absence/fautes
  • Vue de la liste - ANC présente la liste avec les informations de localisation et de statut pour Checksum, Parity, DBN
  • Lien vers l'inspecteur de l'ANC
  • La fiche technique donne un aperçu du type d'ANC ST 291

Configuration des entrées/sorties et des références

[Inclus comme norme]

Analyseur de vues de données avec l'inspecteur ANC

[Inclus comme norme]

Télécommande

[Inclus comme norme]

Génération audio et vidéo

[PHQXPO-GEN]

X
Analyseur - Standard vidéo
  • Affichage de l'ID de la charge utile SMPTE S352 détectée pour chaque liaison et sous-cadre SDI
  • Annulation manuelle du S352 ID
  • Sélection du format vidéo de la SMPTE
  • Indication des erreurs S352
  • Qx, QxL-01, QxL-01E uniquement
X
Analyse du CRC
  • Vérifiez les erreurs de CRC sur Y, C et ANC
  • Communication du nombre de défaillances de l'entrée SDI, du dernier temps de défaillance, du temps total d'analyse et des taux d'erreur
  • Détecter les changements d'image active et visualiser le CRC de l'image active pour observer les changements de la valeur attendue du CRC de l'image active
  • Contrôle de masquage CRC de la ligne de commutation SDI, pour la vérification de la conformité à la norme SMPTE RP168
X
Statistiques - IDS en
  • Indication de la longueur du câble
  • Indication du débit de données et du diviseur d'horloge
  • Déclaration du nombre de pixels et de lignes actifs et totaux
  • Identification des charges utiles Y et C
X
Contrôle de l'intensité sonore
  • UER R128 et UIT-R BT.1770
  • Indicateurs pour le véritable pic, la portée, le momentané, le court terme et l'intensité sonore intégrée
  • Contrôle par l'utilisateur des objectifs intégrés, momentanés et à court terme
  • Seuil d'alarme de pic réel réglable par l'utilisateur
  • Enregistrement automatique de l'intensité sonore
  • *Prochaine version du logiciel
X
Analyseur - Statut d'ancillaire
  • SMPTE ST 291 VANC/HANC fenêtre de présence/état des données auxiliaires
  • Vue quadrillée - aperçu visuel clair, indication de présence/absence/fautes
  • Vue de la liste - ANC présente la liste avec les informations de localisation et de statut pour Checksum, Parity, DBN
  • Lien vers l'inspecteur de l'ANC
  • La fiche technique donne un aperçu du type d'ANC ST 291
X
Enregistreur d'événements
  • Norme/état des entrées SDI
  • Gigue de synchronisation et d'alignement de la couche physique SDI
  • Demandes d'API de repos
  • Enregistrements IP-Tx, IP-Rx, Flow et SFP
  • Verrouillage des références
  • Présence d'une entrée audio

Prise en charge des formats étendus 4K/UHD ST 2110

[PHQXPO-EUHD]

Mesure du trafic sur le réseau IP

[PHQXPO-IP-MEAS]

X
Analyseur - Standard vidéo
  • Affichage de l'ID de la charge utile SMPTE S352 détectée pour chaque liaison et sous-cadre SDI
  • Annulation manuelle du S352 ID
  • Sélection du format vidéo de la SMPTE
  • Indication des erreurs S352
  • Qx, QxL-01, QxL-01E uniquement

Outil PCAP 10G/25G

[PHQXPO-IP-PCAP]

Analyse de la couche physique 12G-SDI

[PHQXP01E-3G]

SDI-Tests de stress

[PHQXPO-SDI-STRESS Requiert PHQXP01E-3G]

Visualisation et analyse de la gamme dynamique élevée (HDR)

[PHQXPO-HDR]

Décodeur Dolby et analyseur de métadonnées

[PHQXPO-DOLBY]

Générateur de profil d'intervalle de paquets

[PHQXPO-IP-NGT Requiert PHQXPO-GEN]

Obtenez une démonstration en direct de nos produits

Voyez nos produits en action et découvrez comment ils peuvent être utiles à votre organisation.

SPÉCIFICATIONS

Formats pris en charge QxP 25G/12G
Formats IP de base : 3G / HD / SD* ST 2110-20/-30/-31/-40 / 2022-7, 2022-6 Standard
ST 2110-30/-31 Classe C
ST 2110 Formats UHD / 4K Option logicielle
ST 2110 RGB UHD / 4K EUHD Formats Option logicielle
Formats SDI de base : 3G / HD / SD Option d'usine
12G / 6G / 3G / 1,5G-SDI UHD 4K (nécessite des formats de base) Option logicielle
Options logicielles prises en charge
Générateur audio/vidéo (SDI, ST 2022-6, ST 2110) Option logicielle
Outils pour les yeux et la gigue Option logicielle
Mise à niveau UHD/4K Option logicielle
Ensemble d'outils de test SDI-STRESS Option logicielle
Analyseur de vues de données avec l'inspecteur ANC Standard
Soutien du HDR/WCG Option logicielle
Analyse Dolby E Option logicielle
IP ST 2022-6 Décap, ST 2110-20/30/31/40 Décap avec ST 2022-7 et PTP Standard
Ensemble d'outils de mesure du trafic sur le réseau IP (ST 2110) Option logicielle
Tooslet de génération de trafic sur le réseau IP (ST 2022-6) Option logicielle
Génération du trafic du réseau IP Tooslet (ST 2110) Option logicielle
PCAP Option logicielle
Formats EUHD sur 25G 2110-20 Option logicielle
Entrées/sorties SDI
4 x entrées SDI, SD*/HD/3G, 75 ohms BNC Option d'usine
2 cages SFP+ MSA / Non-MSA (supporte les interfaces SDI 12 Gbps cuivre ou fibre) Option d'usine
4 x sorties SDI, SD*/HD/3G, 75 ohms BNC Option d'usine
E/S SDI vers 6G/12G (nécessite l'option SDI d'usine) Option d'usine
RTE™ Real-Time Eye input
(12G/6G/3G/HD/SD*-SDI) x 1 (entrée SDI A) BNC
Option d'usine
Entrées/sorties Ethernet IP (accepte les SFP génériques)
2 x cages SFP28 10/25G Standard
2 x QSFP28 10/25/40/50/100G cages Réservé
Mise à niveau vers le support 25 GbE Option logicielle



Entrées/sorties audio QxP 25G/12G
4 E/S sélectionnables AES de 75 ohms HD D-Type 26 broches
1 x sortie audio analogique stéréo HD D-Type 26 broches
8 canaux audio PCM 48 kHz HDMI et SDI
Instrument Out
Interface utilisateur
Sortie d'instrument HDMI, 1920 x 1080, 4:4:4 RGB, Type A HDMI 2.0b
Sortie instrument SDI 3Gbit, 1920 x 1080, 4:2:2 YCbCr Micro BNC
Interface utilisateur Vidéo/Audio 2110-20 / 2110-30/-31
Accès à l'interface graphique du navigateur à distance noVNC
Référence
Entrée de référence, Tri / B&B avec cross-lock 75 ohm
Micro-BNC
Mise en réseau et contrôle
10/100/1000 BASE-T RJ45
8 x GPI bidirectionnel (prise de type "D" haute densité à 26 broches) HD D-Type 26 broches
Surveillance audio
Haut-parleur du panneau avant Intégral
Prise pour casque d'écoute jack ¼ pouce
Facteur de forme
Taille 211x132x305 mm
Poids 4,1 kg
(hors batterie)
Électricité
Consommation d'énergie 110W typique, 160W max
Entrée d'alimentation IEC (alimentation interne) 12 V nominal
(10 à 18 V)
Connecteur d'alimentation XLR à 4 broches 90 à 264 VAC,
120 W
Plaque de batterie V-Mount Option d'usine
Plaque de batterie G-Mount Option d'usine
Garantie
Garantie (1 an) Standard
Extension de garantie (3 à 5 ans) En option

*Prochaine version du logiciel

COMMANDER

QxP Châssis (comprend PHQXO-IP-STND)
PHQXP-V QxP Moniteur/analyseur d'ondes IP 10GbE 3U SD*/HD/2K, montage en V
PHQXP-G Moniteur/analyseur de forme d'onde IP 10GbE 3U SD*/HD/2K, montage G
PHQXP01-3G-V Moniteur/analyseur de formes d'ondes IP/SDI SD*/HD/2K 10GbE 3U, montage en V
PHQXP01-3G-G Moniteur/analyseur de forme d'onde IP/SDI SD*/HD/2K 10GbE 3U, montage G
PHQXP01E-3G-V Moniteur/analyseur de forme d'onde SD*/HD/2K 10GbE IP/SDI 3U, Eye/Jitter, montage en V
PHQXP01E-3G-G Moniteur/analysateur de forme d'onde SD*/HD/2K 10GbE IP/SDI 3U, Eye/Jitter, montage en G
QxP Mise à niveau du châssis (retour à l'usine)
PHQXPM-01 QxP Mise à niveau du retour à l'usine des E/S SDI (req. PHQXP)
PHQXPM-01E QxP SDI Eye/Jitter retour à la mise à niveau d'usine
(nécessite PHQXP01-3G)
QxP Options IP
PHQXPO-IP-25G Réseau média 25GbE
(nécessite 2x PHSFP-25G-SR ou 2x PHSFP-25G-LR)
PHQXPO-IP-MEAS Mesure IP 2110-21, histogrammes PIT, timing
PHQXPO-IP-PCAP Outil de capture de débit de ligne PCAP 2x25Gbps, 4GB max.
PHQXPO-IP-NGT 2022-6 Outil de génération de trafic réseau IP
(nécessite PHQXPO-GEN)
PHSFP-10GE-SR SFP+ 10GBASE-SR Ethernet MM 850nm 300m
PHSFP-10GE-LR SFP+ 10GBASE-LR Ethernet SM 1310nm 10km
PHSFP-25GE-SR SFP28 25GBASE-SR Ethernet MM 850nm 100m
PHSFP-25GE-LR SFP28 25GBASE-LR Ethernet SM 1310nm 10km
QxP Options logicielles SDI/IP
PHQXPO-DOLBY Décodeur Dolby E, analyseur de métadonnées, downmix LtRt/LoRo, métrage
PHQXPO-GEN Générateur de signaux de test AV SDI/IP
(SDI nécessite PHQXP01-3G ou PHQXP01E-3G)
PHQXPO-UHD 2K étendu + UHD/4K IP/SDI
(SDI nécessite PHQXP01-3G ou PHQXP01E-3G)
PHQXPO-EUHD Ajouter les formats RGB, 12b, 444, 48-60Hz à la ST2110 (nécessite PHQXPO-UHD)
PHQXPO-HDR HDR/WCG, CIE1931, HDR Heat map (PQ, HLG, S-Log3, SR Live)
QxP Options du logiciel SDI
PHQXPO-SDI-STRESS Kit de test de stress 12G-SDI
(req. PHQXP01E-3G, PHQXPO-UHD, PHQXPO-GEN)
PHSFP-RT12-1310 SFP+ SM(10km) LC Non-MSA, Tx 1310nm, Rx 1260-1620nm 12G/6G/3G/HD/SD-SDI
QxP Kits d'adaptation et câbles
PHQXC-1 Câble de test 12G-SDI 1m
PHQXK7 Kit de montage en rack 3U 19 pouces (1x QxP Chassis)***
PHQXK8 Kit de montage en rack 3U 19 pouces (2x QxP Chassis)***
PHQXK9 QxP Kit de bureau (pieds réglables et poignée)***
Qx Extension de garantie
PHQXP-3YEAR PHQXP Mise à niveau de la garantie de 1 à 3 ans
(à l'exclusion des SFP)
PHQXP-5YEAR PHQXP Mise à niveau de la garantie de 1 à 5 ans
(à l'exclusion des SFP)
PHQXP01-3YEAR PHQXP01 Mise à niveau de la garantie de 1 à 3 ans
(à l'exclusion des SFP)
PHQXP01-5YEAR PHQXP01 Mise à niveau de la garantie de 1 à 5 ans
(à l'exclusion des SFP)
PHQXP01E-3YEAR PHQXP01E Mise à niveau de la garantie de 1 à 3 ans (excluant les SFP)
PHQXP01E-5YEAR PHQXP01E Mise à niveau de la garantie de 1 à 5 ans (excluant les SFP)

*Prochaine version du logiciel
**Garantie d'un an incluse en standard
***Disponibilité à confirmer
