SxA

Génération portable 3G/HD/SD, analyse et vidéo/audio
Suivi
BROCHURE DE PRÉSENTATIONDÉMO EN DIRECT

Vaste gamme d'outils vidéo et audio

Il SxA offre des capacités avancées de génération de signaux, d'analyse et de surveillance. Il prend en charge les tests de conformité de la SMPTE avec plus de 350 formats différents. Un large éventail d'outils vidéo et audio comprend un générateur de signaux avec des mires mobiles, une forme d'onde haute performance et un inspecteur ANC/VANC. Le système offre SxA également la génération et la mesure de l'audio sur 16 canaux avec la prise en charge des métadonnées et de l'analyse du flux binaire Dolby® E, Dolby® Digital et Dolby® Digital.

Le site SxA offre également désormais la détection automatique des liens simples des formats 3G et UHD à base de HD à liens multiples.

SxA CARACTÉRISTIQUES PRINCIPALES

UN VASTE ENSEMBLE D'OUTILS VIDÉO

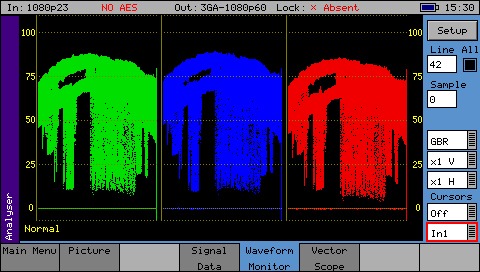

Avec la génération et l'analyse simultanées des signaux, son ensemble d'outils de base intégré comprend une forme d'onde multi-format, un vecteurscope et un affichage vidéo, ainsi qu'une vue des données et un inspecteur VANC/ANC. Plus de 350 formats sont pris en charge pour le contrôle de conformité. La génération de signaux offre 32 mires de test, y compris pathologiques.

ANALYSE AUDIO MULTICANAL

Les SxA fonctions prennent en charge le comptage audio à 16 canaux et la génération et l'analyse du flux binaire de Dolby E, Dolby Digital et Dolby Digital Plus. Intégrer un seul flux AES externe synchrone à 48 kHz dans le flux vidéo généré, ainsi qu'extraire l'audio intégré et l'exporter via la sortie AES.

AV GÉNÉRATION ET ANALYSE DES RETARDS

AV Delay Generation and Analysis offre une solution de bout en bout pour la mesure du retard différentiel audio/vidéo à travers un système de diffusion. L'outil fournit une mise à jour en temps réel du retard différentiel entre le contenu vidéo et la paire de canaux audio sélectionnée pour mesurer le retard de propagation (latence) ou de pipeline.

CONCEPTION ULTRA-PORTABLE ET ROBUSTE

Il SxA offre une grande mobilité grâce à un boîtier en aluminium léger avec écran intégré de haute qualité pour l'affichage des instruments et la surveillance vidéo. Le générateur/analyseur fonctionne sur batterie rechargeable pendant 2 heures et peut également être alimenté par le secteur pour offrir une grande souplesse de fonctionnement. Le site SxA est livré avec un PHABRIX Mallette de transport rembourrée en standard.

CONTRÔLE À DISTANCE AMÉLIORÉ

Il SxA dispose d'une interface TCP/IP pour le contrôle à distance, les tests automatisés, l'assistance technique et l'analyse des défauts. Un journal d'état complet avec des rapports personnalisés, ainsi qu'une capture d'image de l'instrument pour simplifier la recherche de défauts sont également inclus.

UNE UTILISATION RAPIDE ET INTUITIVE

Avec son interface graphique à code couleur qui simplifie la sélection des signaux et des instruments, la série Sx d'instruments de génération, d'analyse et de surveillance offre une facilité d'utilisation inégalée pour les ingénieurs occupés qui doivent diagnostiquer les défauts et assurer la conformité rapidement.

SxA OUTILS

SxA Générateur

SxA Analyseur

SxA Contrôle

SxA Audio

SxA Système

SxA Signal

SxA Enregistrement

X
Configuration du journal de l'ANC
  • Le menu "Log ANC Status" permet de personnaliser les paquets ANC à enregistrer pour les changements de statut (par exemple, Present, Checksum Error, Missing, Parity Error)
  • Enregistrement du statut Dolby et AES ainsi que des erreurs du système de l'appareil
  • Contrôle de la durée de l'exploitation forestière

Obtenez une démonstration en direct de nos produits

Voyez nos produits en action et découvrez comment ils peuvent être utiles à votre organisation.

SxA SPÉCIFICATIONS

Détails du moniteur
Résolution d'affichage Mise à l'échelle automatique de 480 x 272 pixels
Type d'affichage 16:9 TFT couleur 24 bits
Taille de l'affichage 95 x 54 mm
Traitement Tout numérique
Vidéo
SDI 3G-SDI, HD-SDI SD-SDI
Entrées/sorties 1 x 75 Ohm BNC
Genlock Bi/Tri/SDI avec verrouillage croisé
Calendrier ajustable Cadre 0 à 1
Ident du texte Oui avec la police, la couleur et la taille du point
Logo ident Oui
EDH Oui (SD-SDI)
Signal de test vidéo
Résolution 10 bits
Mires statiques 32+ dont cadre complet
Plaque de la zone de mouvement Oui
Définie par l'utilisateur DPX,YUV,TGA,BM
Formats A fournir sur demande
Débits binaires des yeux 3Gbps, 1.485Gbps, 270 Mbps
Jitter Filtres de spécification SMPTE
Thermomètres à gigue Alignement, calendrier
Audio
Intervenant interne 0,5 watt
Audio DAC Stéréo 24 bits
Prise pour casque d'écoute 3,5 mm avec sortie de ligne automatique
Générateur/superviseur 48 kHz 20-bit (SD-SDI) 24-bit (HD-SDI)
16 canaux audio intégrés Oui
AES Sorties/Entrées 1 x 75 Ohm BNC
Signal de test audio
Tonalités fixes 17
Tonalités variables 1 Hz-24 Khz par pas de 1Hz
Tonalité intermittente Oui
Génération de bruit blanc Oui
Niveaux audio variables 0 à -100dB par pas de 1dB
Inversion de la phase audio Oui
Généralités
Panneau de navigation 5 touches de menu 8 sélection/programme personnalisé
Alimentation par batterie intégrée Oui
Stockage interne 8GB (upgradable)
Télécommande Interface du navigateur web
Ethernet/USB Oui
Cas de transport Inclus
Alimentation en courant alternatif Inclus
Sécurité Ferrure de verrouillage Kensington
Taille/poids 0.7kgs, H:92mm L:225mm P:42mm



SxA COMMANDER

SxA
PHSXAES
SxA Instrument de poche - Unité complète de poche SD/HD/3G
Options logicielles
PHSXO-AVD
Analyse des délais AV - L'analyseur prend en charge les séquences de délais AV de l'UER et de la LAWO.
PHSXOS
Scripts de commande + Rapports - Répétition des tests + création d'un rapport d'impression
PHSXOSD
* Affichage des données SDI + Inspecteur VANC/ANC - Affichage détaillé des données SDI
PHSXOR
Contrôle à distance amélioré - Contrôle à distance basé sur les sockets TCP/IP.
PHSXOZ
* Générateur de plaques de zone - Générateur de plaques de zone programmable
PHSXOF
* Formats vidéo avancés + 2K - 422/444, YUV/RGB, 10/12 bit, SMPTE 428-9 D-Cinema/SMPTE ST 2048-2:2011
PHSXO-DAG
* Analyse et génération de Dolby E/D/D+ - Streaming Dolby, métrage, timing
PHSXO-ENG
Engineering bundle (*) - PHSXOS,PHSXOSD,PHSXOR,PHSXOZ,PHSXOF,PHSXO-DAG (prix incluant une remise de 40%)
PHSXOVNC
Affichage de la grille d'état auxiliaire - indicateur HANC/VANC uniquement (inclus gratuitement avec les nouveaux achats)
Accessoires
PHSXWM Sx Support mural pour faciliter le chargement (ne comprend pas le chargeur)
Extension de garantie
PHSXA-3YEAR SxA Mise à niveau de la garantie de 1 à 3 ans
PHSXA-5-ANNÉE
SxA Mise à niveau de la garantie de 1 à 5 ans
*Garantie d'un an incluse en standard
